重锤限位开关（又称防过卷开关、重锤式高度限位器）是一种机械触发式安全保护开关，广泛用于起重机、电动葫芦等起重设备，核心作用是防止吊钩上升过位（冲顶），避免拉断钢丝绳、损坏设备或引发安全事故。
一、结构组成
主要由三部分构成：

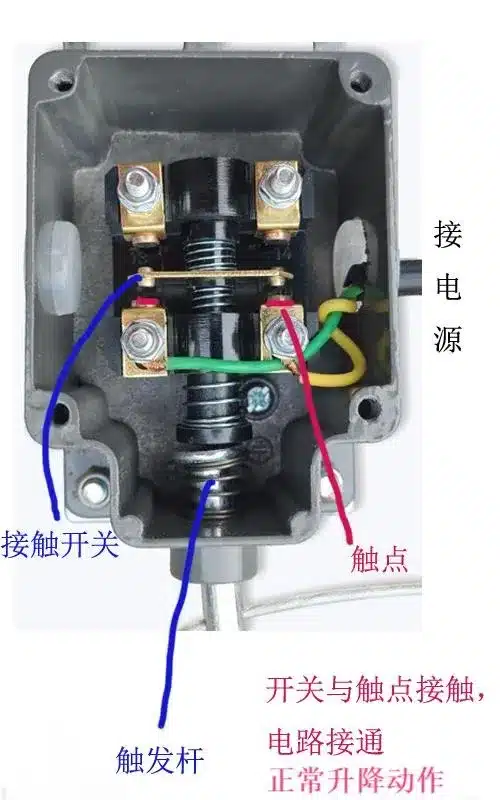

- 限位开关本体：内含微动触点、杠杆 / 摆臂机构。
- 重锤：金属重物，提供重力触发力。
- 连接钢丝绳 / 拉杆：连接重锤与开关摆臂。
二、工作原理
核心逻辑：重锤重力维持开关闭合；吊钩托起重锤 → 开关断开 → 切断上升回路。
- 正常工作状态
重锤因自重自由下垂，通过钢丝绳向下拉紧开关的摆臂 / 杠杆，使开关内部的常闭（NC）触点保持闭合，上升控制回路通电，吊钩可正常升降。
- 触发保护状态
当吊钩上升至设定的极限高度时，吊钩滑轮组会直接托起重锤，连接钢丝绳松弛，开关摆臂在内部弹簧作用下复位，常闭触点断开。
- 保护效果
触点断开 → 切断上升接触器（KM）线圈回路 → 上升主回路断电 → 吊钩立即停止上升；下降回路不受影响，仍可向下操作。
关键特性：仅保护上升极限，无法控制下降限位。
三、接线方式（通用标准）

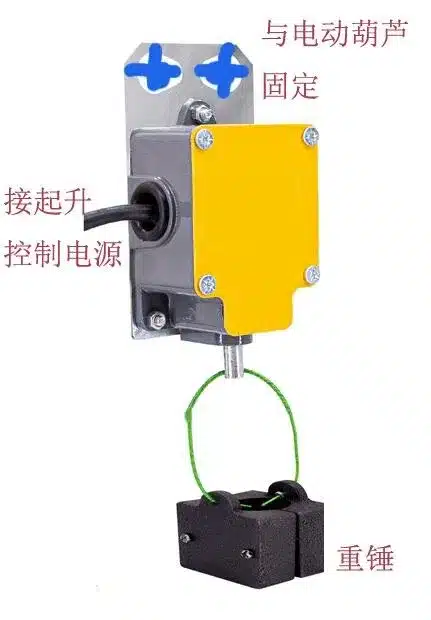

重锤限位开关通常有 3 个接线端子：公共端（C）、常开（NO）、常闭（NC）。
1. 标准安全接法（常闭串联，最常用）
起重安全规范要求必须使用常闭触点（NC），可靠性最高。
- 接线步骤：
- 切断设备总电源。
- 找到起升机构的上升接触器线圈控制回路（通常接在上升按钮与接触器线圈之间）。
- 断开原控制回路的任意一根线。
- 将断开的两个线头，分别接至限位开关的 “公共端（C）” 和 “常闭端（NC）”。
- 接线完成后，通电测试：手动抬起重锤，上升应立即停止；放下重锤，上升功能恢复。
- 2 线制（最简）：直接串联 C 和 NC 接入上升控制回路。
- 3 线制（带信号反馈）：
- C（公共）：接控制火线
- NC（常闭）：接上升接触器线圈
- NO（常开）：可接 PLC 输入或报警灯（可选）
四、安装与调试要点

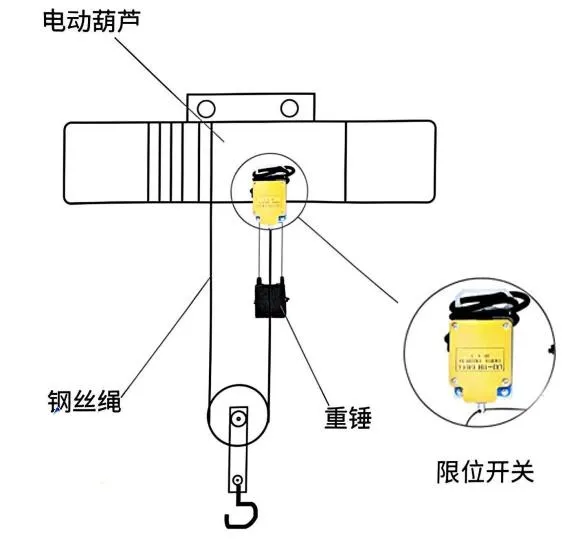

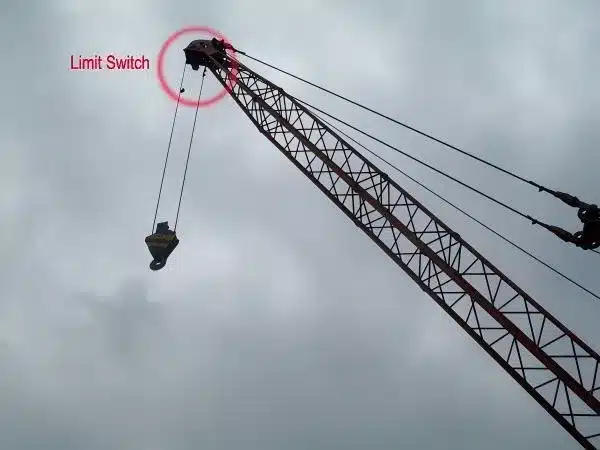

- 安装位置：开关本体固定在卷扬机 / 葫芦上方支架；重锤垂直悬于吊钩正上方路径上。
- 高度设定：调整钢丝绳长度，确保吊钩在距上极限约 0.5 米时能可靠托起重锤。
- 防干扰：避免重锤晃动、钢丝绳缠绕，必要时加装导向管。
- 双限位配置：新规要求起重设备需配双限位（重锤式 + 传动式），重锤作为最后一道安全防线。
五、优缺点总结
- 优点：结构简单、成本极低、安装维护方便、动作可靠、不受钢丝绳长度影响。
- 缺点：仅能防冲顶（无上 / 下双限）、动作精度一般、易受晃动干扰。
