门座机安全监控管理系统

1、简介及用途：

WT-SMS-08门座机安全监控管理系统（又称港口起重机智能监控黑匣子）专为港口装卸安全设计，通过实时监控门座机运行状态，预防碰撞倾覆事故并实现远程作业调度。系统以≤10毫秒采样周期采集起重量、变幅幅度、回转角度等参数，当机构振动超标或负载超限时自动触发预警，并将数据加密存储于军工级存储单元中。

本系统是微特针对港口起重机高频振动、长时连续作业特殊研发的强化型监控设备，具有抗盐蚀、耐万次冲击、IP66防护三重核心防护特性。

2、产品研发依据：

《GB/T 28264-2017起重机安全监控管理系统》

3、主要应用场景：

码头门座式起重机应用广泛，且聚焦一个刚性应用场景：

全景式数据可视化驾驶舱
▶ 多模态动态展示：动画/3D图形/文本/曲线四维同步渲染
▶ 集群→单机→机构三级状态穿透式监控

智能预警中枢
▶ 实时报警弹窗+声光联动（超载/位移超限/机构异常）
▶ 报警记录自动关联视频片段

历史数据深度工坊
▶ 10年运行记录毫秒级检索
▶ 故障频率热力图分析
▶ 一键生成合规性报表（Excel/PDF/PPT）

远程视频控场系统
▶ 驾驶室+吊钩双视角高清视频同步回传
▶ 支持视频标注存档（关键操作过程标记）

决策支持看板
▶ 设备健康度评分模型
▶ 维保周期智能提醒
▶ 安全隐患预测雷达图

4、相关配置：

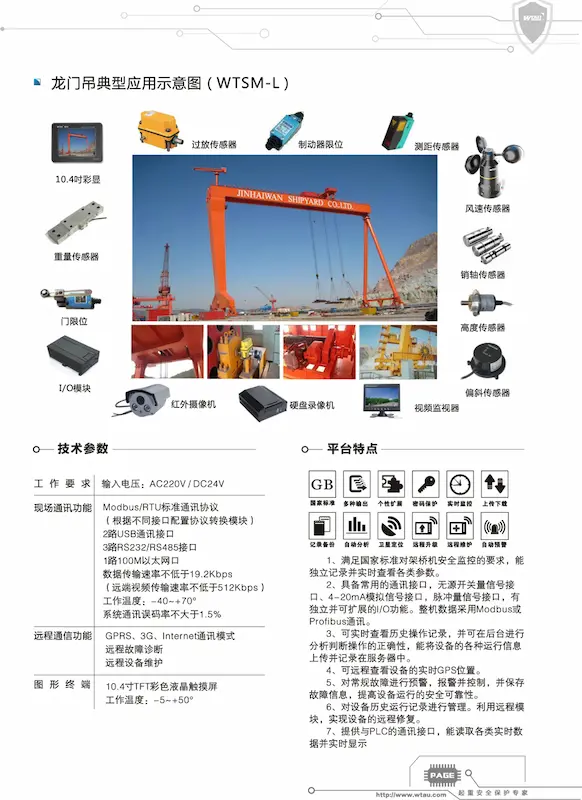

以上图为例，主要分为三个大类：

位置传感器：荷载监控、运行位置、操作状态。

环境传感器：电流、温度、振动、应力等。

5、结构与功能特点：

五维实时监控中心

数字/汉字/图形/曲线/声音同步呈现吊机状态，办公室集中控场

全生命周期数据引擎

10年历史数据加密存储

毫秒级多条件筛选（时间/机构/故障类型）

运行统计热力图自动生成

智能告警中台

三级声光报警（预警/限位/急停）

告警记录自动关联视频片段

故障频率TOP5榜单统计

双模诊断系统

实时诊断：基于传感器数据远程定位故障部件

深度分析：历史数据溯源故障链，输出修复方案

6、核心性能优势：

高品质交互主机

进口6万色TFT-LCD屏｜动态三模显示（数字/图形/汉字）

状态颜色预警｜触摸语音导航（防尘防物理损伤）

≥180天本地存储｜断电数据零丢失

全场景工业防护

+ 电路三重强化：军品级元器件 + 三防漆喷涂 + 高低温/震动测试
+ 密封防尘体系：IP66防尘箱 + 填料函阻隔金属粉尘

开放生态兼容

无侵入改造：专业IO模块直采/PLC通讯双通道兼容

全接口扩展：RS232/485+USB+千兆以太网｜远程程序秒级升级

冶金级智能软件

数据自校正/秒级备份/一键恢复

故障诊断知识库｜调试效率提升70%

全域远程控场

数据+视频双透传｜办公室实时监控吊机状态

10年历史数据挖掘｜生成安全决策报表

7、系统界面：

门座机安全监控管理系统单机界面

门座机安全监控管理系统机构界面

8、结语

WT-SMS-08门座机安全监控管理系统还对监控数据进行深度分析和处理，实现如起升制动器的溜钩监测、预警， 控制故障的逻辑诊断，关键控制部件的寿命预警等功能。
