BH- placa anillo sensor de peso

1. Breve introducción del producto

Sensor de peso de anillo de placa BH, con cubos metálicos de color gris plata micro micro con varios agujeros de perno de eje. Esto se utiliza especialmente para medir la tensión en una cuerda de elevación, simplemente para ver qué tan apretada está la cuerda. El lugar en el que se instaló fue crítico: en la sección de la cuerda de elevación sujeta a la fuerza, reemplazó directamente el perno del eje utilizado originalmente.

2. Función principal

Se trata principalmente de una cosa: medir con precisión la tensión (tensión) de la cuerda. En la parte superior de la grúa, el tornillo de la grúa está conectado a la cuerda de alambre.

3. Alcance aplicable

El sensor es adecuado para dispositivos donde la conexión es más fácil cuando la cuerda de elevación está sujeta a fuerzas. En pocas palabras, es como una grúa, puede quitar fácilmente el pin del eje original y reemplazarlo por un lugar que funcione.

4, parámetros técnicos

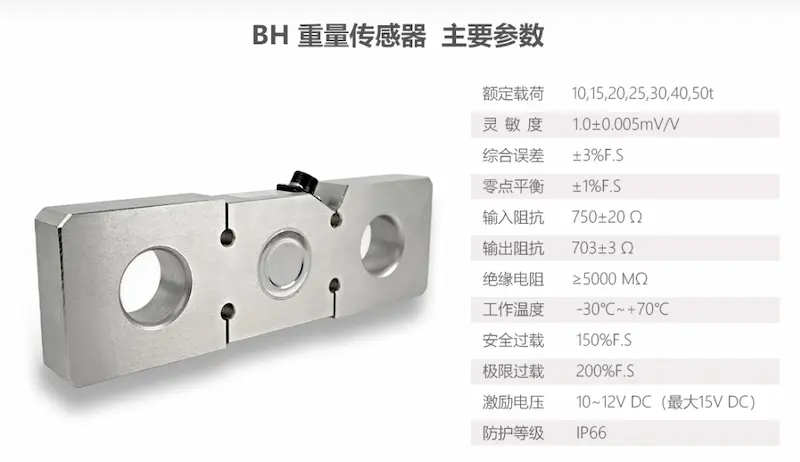

Disponible en tamaños de 10 a 50 toneladas (10,15,20,25,30,40,50t). La sensibilidad es de 1.0±0.005mV/V. En términos de precisión, error combinado en ±3%! Dentro de F.S. La impedancia de entrada 750 + 20 Ω, impedancia de salida 703 + 3 Ω. Ladrón de alta resistencia, aislamiento cv 5000M Ω. El rango de temperatura de trabajo es lo suficientemente amplio, de -30 grados a -70 grados puede llevar. ¡Energía de sobrecarga segura a 150%! F(falta).s, la energía límite hasta 200%! Of. Fuente de alimentación con 10~12V corriente continua (el tamaño máximo es super 15V). Grado de protección IP66, lo que significa que el polvo y el agua hacen bien, el aire libre y la lluvia no tienen miedo.

5, tamaño y tamaño

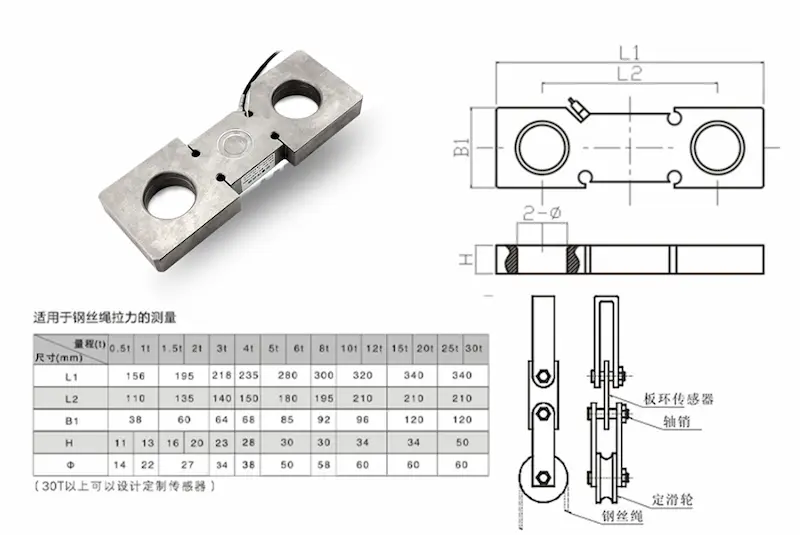

El tamaño es diferente para diferentes rangos. Como 1 tonelada de LiangCheng, general L1 es 195mm, párrafo L2 medio es 135mm, anchura B1 60mm, espesor H es 13mm, perno agujero de diámetro del eje Φ es 22mm. Cuanto mayor es el rango, mayor es generalmente el tamaño. Los tamaños de 0,5 a 30 toneladas en la tabla se enumeran (más de 30 toneladas se pueden personalizar individualmente). La posición del orificio de montaje que está marcado muy claramente en el diagrama.

6, aplicaciones típicas

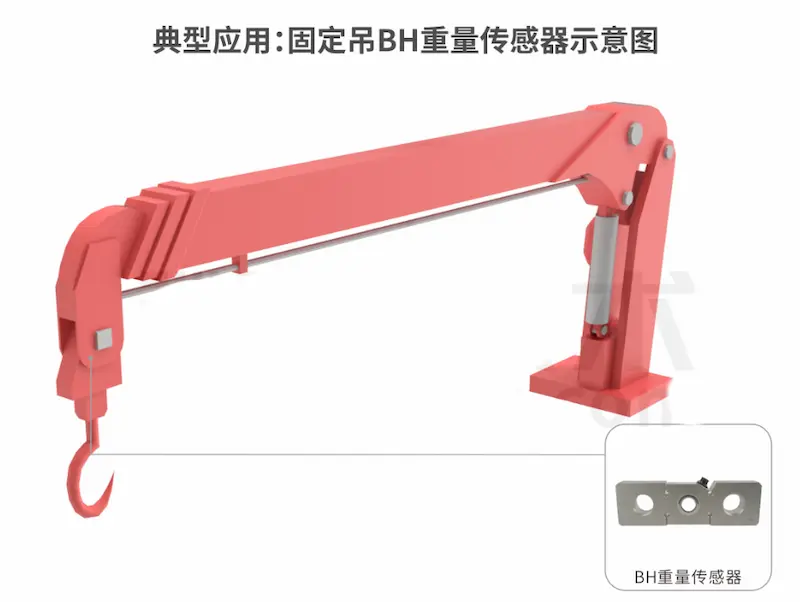

Para uso en colgantes fijos. El sensor BH de color plateado es el sensor BH de color rojo. Mide la tensión de la cuerda de alambre allí, asegura la elevación segura.
