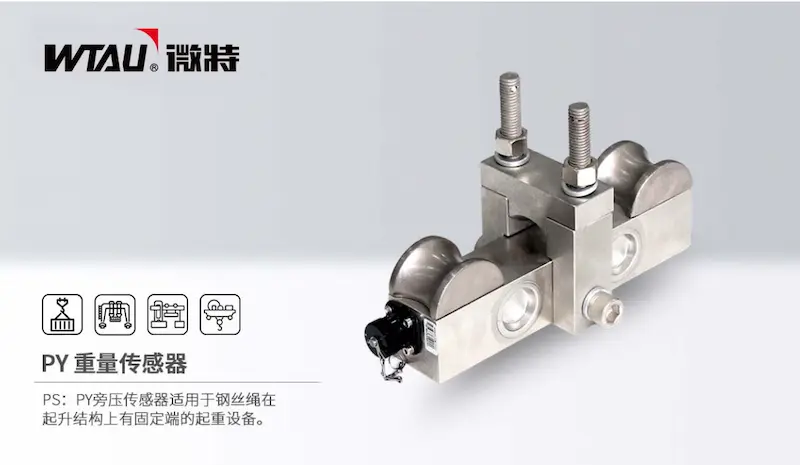

PY- sensor de peso tipo para-presión

1. Breve introducción del producto

El sensor de peso para-py, de la familia WTAU, tiene en su núcleo un sujetador con una ranura de cuerda. Está montado en el extremo fijo de la cuerda de acero. Cuando se levanta algo, cuando la cuerda sufre una fuerza, las ranuras de la cuerda en las dos extremidades tiran del sujetador central hacia fuera para deformarlo.

2. Función principal

Es principalmente medir la tensión (tensión) de la cuerda de alambre, montada en la posición del extremo fijo de la cuerda de alambre. Las características son estabilidad, precisión, gran rango, grado de protección IP66, lo que significa que el polvo y el agua hacen un buen trabajo, el ambiente al aire libre también puede llevar. La cosa en sí también es ligera y fácil de montar.

3. Alcance aplicable

Es más adecuado para su uso en equipos de elevación en los que los cables de acero tienen extremos fijos en la estructura de elevación. Para decirlo en términos simples, el tipo de dispositivo en el que la cuerda tiene un extremo fijo, el sensor PY está montado en este extremo fijo.

4, parámetros técnicos

Disponible en tamaños de 10 a 50 toneladas (10,15,20,25,30,40,50t). La sensibilidad es de 1.0±0.005mV/V. En términos de precisión, error combinado en ±3%! Dentro de F.S (escala completa). Balance cero ±1%! Of. La impedancia de entrada 750 + 20 Ω, impedancia de salida 703 + 3 Ω. G aislante de ultra alta resistencia, 5000M Ω. El rango de temperatura de trabajo es lo suficientemente amplio para trabajar de -30 grados a -70 grados. ¡Energía de sobrecarga segura a 150%! F.S, el límite de energía hasta 200%! Of. Fuente de alimentación con 10~12V corriente continua (el tamaño máximo es super 15V). Grado de protección IP66.

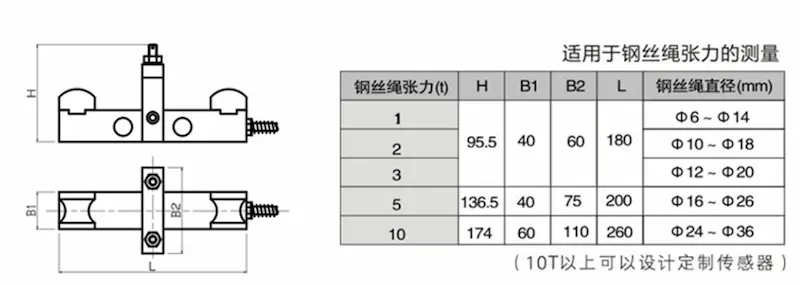

5, tamaño y tamaño

El tamaño es diferente para diferentes rangos. LiangCheng 1 tonelada de, por ejemplo, la altura H es 95.5 mm, la anchura B1 es 40mm, B2 es 60mm, longitud L es 180mm, aplicable con cebos de diámetro Φ 6 ~ Φ 14mm. Cuanto mayor es el rango, mayor es generalmente el tamaño. Los tamaños de 1 tonelada a 10 toneladas en la tabla se enumeran (1t, 2t, 3t, 5t, 10t). Más de 10 toneladas se pueden personalizar individualmente. Elija el modelo para el diámetro de la cuerda al montar.

6, aplicaciones típicas

Kring grúa (un tipo de grúa marina) que se utiliza en un barco. El sensor PY está montado en el extremo fijo de la cuerda de alambre para monitorear en tiempo real la fuerza de la cuerda de alambre cuando se grava algo para evitar que se sobrecargue.
