QCX tipo cojinete asiento sensor

1. Breve introducción del producto

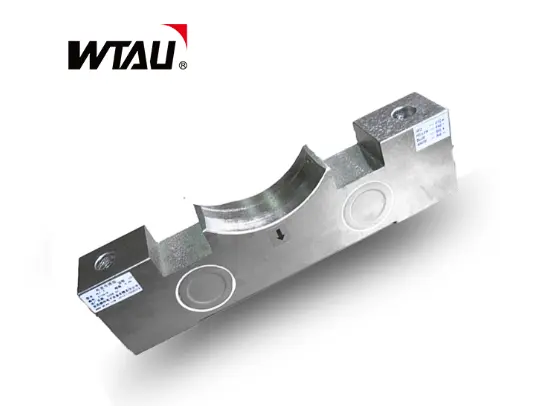

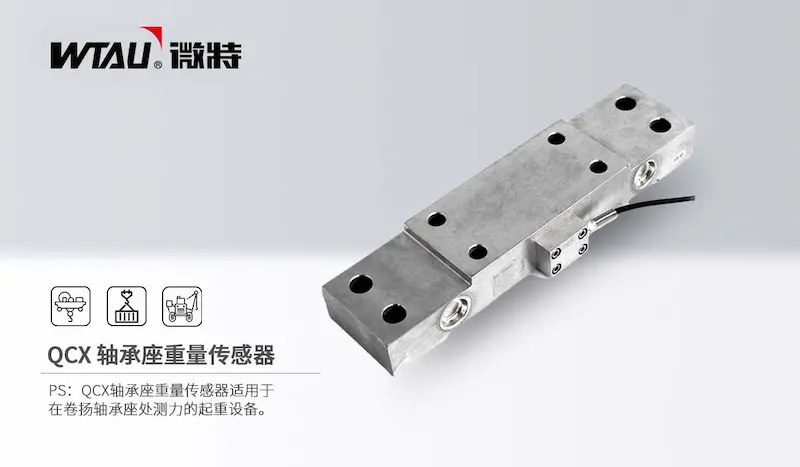

El sensor de peso QCX, de WTAU, está diseñado específicamente para medir la presión. Lo más común es que el tapón está debajo del cojinete, por supuesto, puede usarse en otros lugares donde se necesita medir la presión. Grado de protección para hacer IP66, polvo y agua bastante espectro.

2. Función principal

La función es medir la fuerza a la que se somete el cojinete o la carcasa del cojinete. La carga en esa posición y el carrete de talón se convierte en uno. Al colgar algo, el carrete está presionando hacia abajo, y tan pronto como se deforma, emite una señal analógica que le dice cuánto está presionando ahora. La característica de esta cosa es estabilidad, exactitud y antiinterferencia fuerte.

3. Alcance aplicable

Se adapta mejor a los equipos que requieren la medición de la fuerza en la posición del asiento del cojinete del elevador (la parte del equipo de elevación responsable de la retención de la cuerda de alambre), para ver cuánto peso soporta el cojinete del tambor.

4, parámetros técnicos

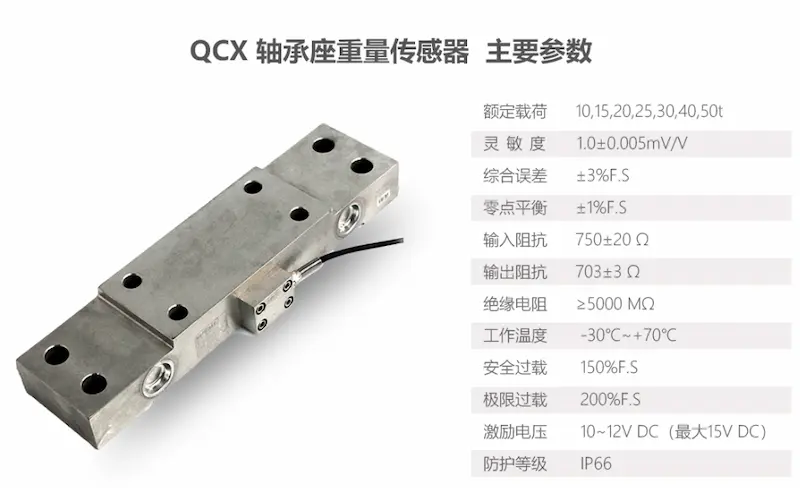

Disponible en tamaños de 10 a 50 toneladas (10,15,20,25,30,40,50t). La sensibilidad es de 1.0±0.005mV/V. En términos de precisión, error combinado en ±3%! Dentro de F.S. La impedancia de entrada 750 + 20 Ω, impedancia de salida 703 + 3 Ω. G aislante de ultra alta resistencia, 5000M Ω. El rango de temperatura de trabajo es lo suficientemente amplio para trabajar de -30 grados a -70 grados. ¡Energía de sobrecarga segura a 150%! F.S, el límite de energía hasta 200%! Of. Fuente de alimentación con 10~12V corriente continua (el tamaño máximo es super 15V). Grado de protección IP66, a prueba de polvo y agua, el ambiente al aire libre también puede llevarlo.

5, tamaño y tamaño

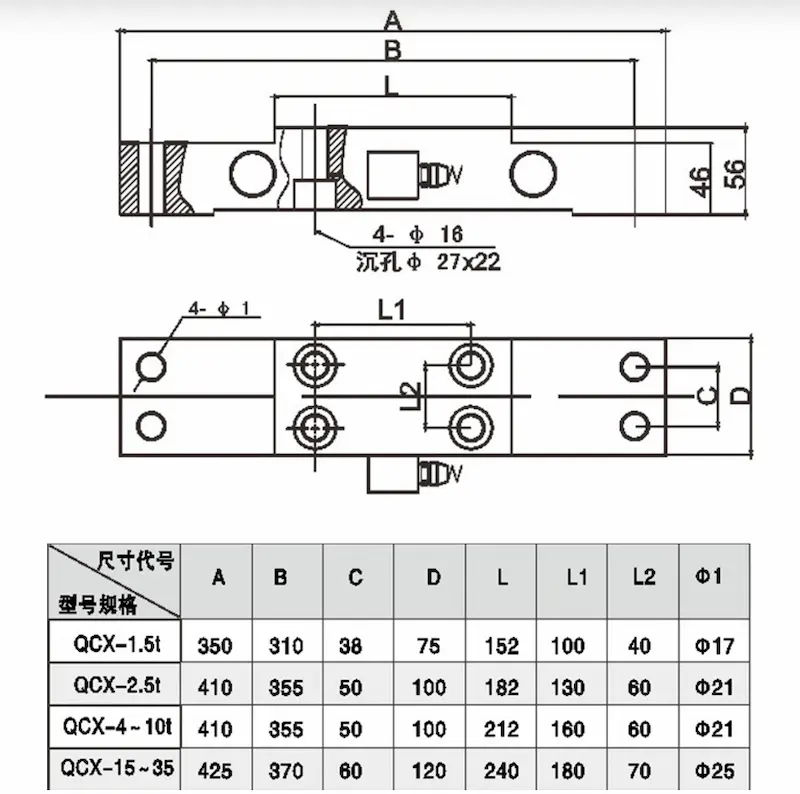

El tamaño varía según el modelo. Como QCX - 1,5 t, miden alto (A, B, C) eran de 350mm, 310mm 38mm, D es 75mm, de L es 152mm, es 100mm L1, L2 es 40mm, instalar UN agujero de diámetro Φ 1 17mm. Cuanto mayor es el rango, mayor es generalmente el tamaño. Los tamaños de 1.5 toneladas a 15~35 toneladas en la tabla se enumeran claramente (qcx-1.5t, qcx-2.5t, qcx-4 ~10t, qcx-15 ~35), la instalación específica está bien con la cantidad de dibujo.

6, aplicaciones típicas

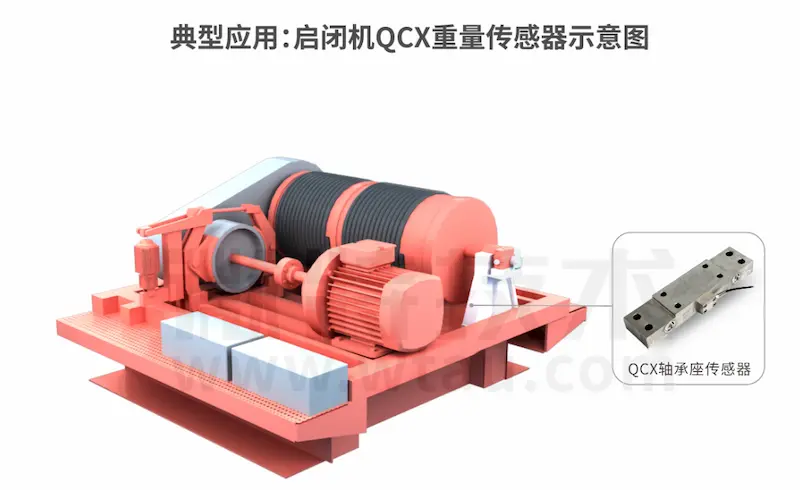

Se coloca en el cojinete del tambor de la máquina de apertura y cierre (un equipo de elevación que se utiliza comúnmente en esclusas y presas). El cuadrado gris plateado es el sensor QCX, que está en el asiento del cojinete del tambor, sosteniendo (o midiendo) la fuerza en todo el mecanismo del tambor, asegurando que el equipo funcione de forma segura.
