Sistema de alerta antichoque eléctrico tipo wtyj-yjq de micro

1, punto doloroso de la industria

Análisis profundo de puntos de dolor de la industria:

​

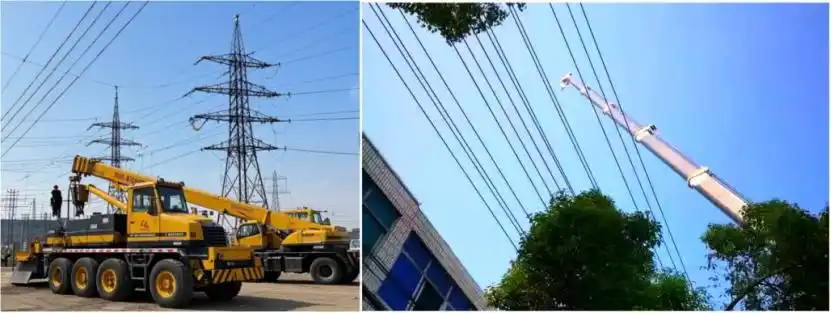

En el campo de la infraestructura eléctrica y la construcción de edificios, la operación de equipos bajo líneas de alta tensión se enfrenta desde hace mucho tiempo a serios desafíos:

• ​El dilema de la percepción espacial: el radio grande de las operaciones mecánicas grandes tales como grúa de orugas y grúa de neumáticos hace que los operadores sean difíciles de juzgar con precisión la distancia en tiempo real entre los componentes del equipo (por ejemplo, brazos y cucharas) y los conductores cargados
• ​Umbral de riesgo mortal: cuando la distancia entre el equipo y la línea de alta tensión ≥10kV < 5 metros, puede producir una descarga de ruptura (según DL 5009.2-2013 estándar)
• ​Reacción en cadena en caso de accidente: electrocución → daño del equipo (pérdida directa > 2 millones de RMB/unidad) → lesiones humanas (tasa de mortalidad ≥60%) → proyecto estancado (30 días de retraso en el período de construcción +) → daño de buena reputación corporativa

El informe de accidentes de 2022 de un grupo de construcción eléctrica provincial muestra que la descarga eléctrica de alto voltaje representa 34% del total de accidentes de construcción, y 100% es un accidente prevenible

2, resumen del producto

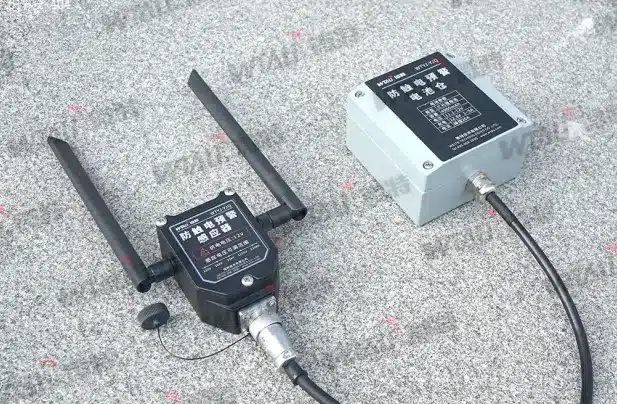

Sistema de alerta antichoque eléctrico wtyj-yjq de microSe compone de un sensor de campo eléctrico en el techo, un silo de batería y un host de monitoreo en la cabina del conductor. El sensor es extremadamente sensible al campo eléctrico de alta tensión periférico. Una vez que detecta la línea que el vehículo está cerca de un nivel de voltaje específico (por ejemplo, 220V, 10KV, 35KV, 110KV, 220KV), inmediatamente emite una señal de alarma inalámbrica. El host receptor activará inmediatamente una transmisión de voz (por ejemplo, "XXKV high volt danger") y activará simultáneamente una advertencia acústica y visual, enviará una señal de cantidad de conmutación, se comunicará a través del puerto RS485 y cargará un mensaje de alarma a la plataforma en la nube. Esta serie de mecanismos de retroalimentación instantánea está diseñada para recordar rápidamente a los operadores para evitar riesgos y evitar accidentes de descarga eléctrica de alto voltaje.

3, funciones principales

• ​Advertencia de nivel de voltaje cruzado: cubre la detección de campo eléctrico de espectro completo de 220V a 220KV, distingue con precisión 10KV/35KV/110KV y otros umbrales de voltaje críticos, activando el mecanismo de protección en segundos.
• ​Repetidor de señal confiable: red de transmisión inalámbrica basada en la banda de frecuencia dedicada 410-490mhz. Capacidad de comunicación sin barreras de más de 100 metros para garantizar la accesibilidad de las alarmas en túneles, jungla y otros escenarios.
• ​Garantía operativa 24/7: la carcasa de protección IP65 del inductor y el diseño de amplio rango de temperatura de -40℃~85℃ aseguran la operación constante y estable en entornos duros como sitios de minería y sitios de trabajo.
• ​Extensión de la gestión digital: el módulo de conexión opcional de objetos puede acceder a la plataforma en la nube, obtener la ubicación del equipo y la información de alarma en tiempo real, realizar la supervisión de seguridad centralizada de varias unidades a través de las regiones.

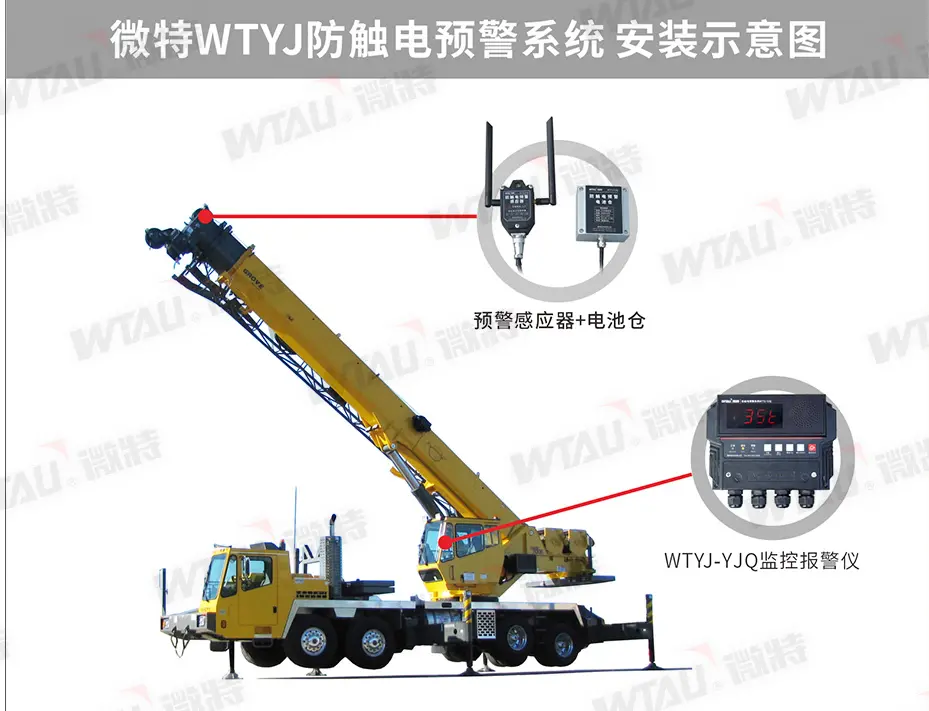

4. Método de instalación

Inductor de advertencia antichoque:Montado en la parte superior del brazo de la grúa

Antichoque eléctrico aviso batería silo: instalado cerca del sensor para alimentar el inductor

Alarma de monitoreo de alerta antichoque eléctrico: instalado en la habitación del conductor

5, detalles del producto

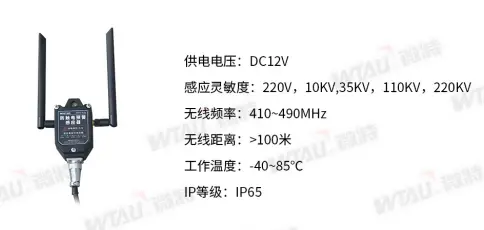

a.Sensor de advertencia antichoque eléctrico: una para la detección y alerta de riesgo eléctrico y dispositivos de seguridad ‌, a través de pruebas de sensores de campos electromagnéticos alrededor del campo electromagnético proveniente de los cables de alta tensión, cuando detecta que el umbral de la seguridad por encima de los campos electromagnéticos, también a la alarma, a evitar accidentes note de personal ‌.

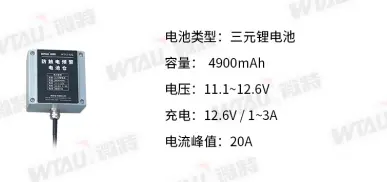

b.Antichoque eléctrico aviso batería silo:Un equipo con la función de advertencia antichoque eléctrico, se utiliza principalmente para el almacenamiento y la prueba de la batería, para garantizar la seguridad de la batería durante el almacenamiento y la prueba.

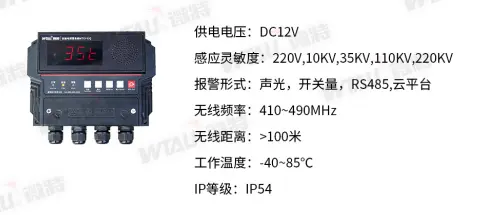

c.Alarma de monitoreo de alerta antichoque eléctrico:UN campo eléctrico para líneas de alta tensión de seguimiento en tiempo real de cambio, equipo eléctrico y de prevención de accidente ‌. Lo percibe los alrededores en tiempo real a través de unidades front-end para detectar señales de alta tensión, y a través de la comunicación inalámbrica, la unidad de transmisión de señales para recibir alertas cuando detecta a operaciones cerca de vehículos, ha puesto en funcionamiento el mecanismo de alarma, una advertencia clara y fuerte, la atención del conductor a una distancia de seguridad, evitar riesgos ‌ note.
