WTSLSG-ROMS-HM sistema de monitoreo en línea para puertas curvas

WTSLSG-ROMS-HM sistema de monitoreo en línea para puertas curvas, es el último producto desarrollado por nuestra empresa, se utiliza principalmente en la puerta curva, máquina de apertura y cierre, pertenece al equipo de estructura metálica hidráulica. Se trata de poner en línea las 24 horas del día un "health housekeeping + warning radar" a esas enormes "watergates" de las centrales hidroeléctricas.

La central hidroeléctrica corre a toda velocidad. ¿Tiene que haber algo para controlar el agua? La puerta de hierro curvada que se abre y cierra como una gran hoja para bloquear el flujo de agua, esPuertas de arco. El hércules responsable de empujar su interruptor, esApertura y cierre. Todos pertenecen a la "estructura metálica hidráulica", todo el año burbuja de agua, fuerza enorme, el viento y el sol también la operación bajo el agua, por lo que también a menudo falla.

El método tradicional de gestión de estas puertas es realmente muy simple, es inspección manual, por lo que también hay muchos problemas:

1. Eficiencia tan baja como llorar: Los maestros trabajadores llevan los instrumentos, suben y bajan, todos con experiencia "mirando, preguntando y cortando". Cuando se alcanza una esclusa de decenas de metros de altura o se sumerge en el agua, una inspección lleva mucho tiempo y no se dice nada. El error de cálculo más escandaloso que he escuchado es la idea de que las vibraciones normales son una falla, y que la central eléctrica casi se detiene y se produce una falsa alarma.

2. Alto riesgo de seguridad: Trabajo en altura, inspección bajo el agua, pensar en todas las piernas suaves. Esto no es una broma. Un viejo maestro que conozco tuvo un accidente mientras inspeccionaba las bisagras de una puerta bajo el agua. Afortunadamente, el hombre lo rescató, pero nunca se atrevería a entrar en el agua.

3. En retrospectiva: La inspección manual no puede estar mirando las 24 horas del día. A menudo, cuando se detectan problemas repentinos, como fuertes sacudidas de la corriente (vibraciones inducidas por el flujo), o "articulaciones" que soportan la rotación de las puertas bloqueadas (articulaciones bloqueadas), los pequeños problemas se convierten en grandes accidentes. Los más ligeros se interrumpen para reparaciones, y los más pesados se deforman o incluso rompen, con pérdidas enormes.

4. Equipo "corta vida" : Sin datos en tiempo real, el mantenimiento se basa en "regular" o "si está roto". Muchas puertas, máquinas de apertura y cierre, claramente pueden luchar por otros años, sólo porque la fatiga interna, el desgaste no se encontró a tiempo, "se retiró" antes de tiempo, el desperdicio es todo plata en flores blancas!

Por lo tanto, hemos creado este "wtslsg-rom-hm sistema de monitoreo en línea de la puerta curva" (el nombre es un poco largo, entender el ingeniero riguroso ha), es para resolver estos puntos de dolor! Su idea central es una sola frase:¡Utilice los sensores como ojos y oídos, los datos como médicos y deje que las compuertas "hablen" por sí mismas!

¿Cómo funciona el sistema? Simplemente áspero e inteligente:

1. Lleno de "sensores" : Es como hacer un examen físico completo a una persona.

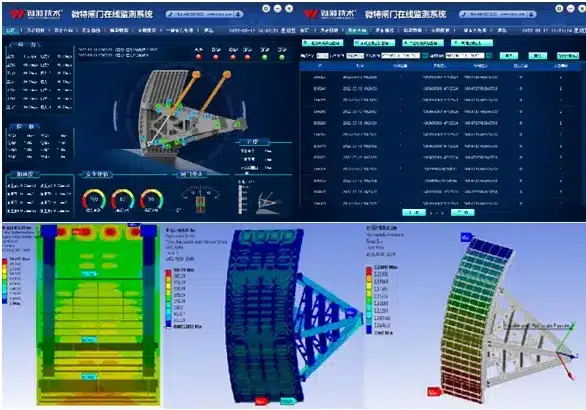

   • Musculoesquelético (estrés) : adhesivoExtensiómetro de superficie, monitorea si la fuerza de la estructura de acero es de tracción o compresión, la fuerza estática (presión continua) (impacto repentino) no se deja pasar. Es una combinación deModelos de elementos finitos(se puede interpretar como un dibujo anatómico virtual super preciso de la puerta) para analizarlo, exactamente.

   • Con o sin "temblores" (vibraciones) : montadoSensor de aceleración triaxialLos pequeños temblores provocados por el choque de la corriente, el aflojamiento mecánico, no escapan a su "ojo". (Para añadir: este aparato es lo suficientemente preciso como para detectar cambios de desplazamiento tan pequeños como un cabello, más sensible que una báscula de cocina.).

   • Postura torcida (postura de ejecución) : arribaSensor de inclinación biaxial, le dice en tiempo real si el ángulo de apertura y cierre de la puerta es parcial, si es "de pie torcido".

   • "Articulación" sonido anormal (anomalía en el cojinete de bisagra) : conSensores de emisión acústica, como un estetoscopio, captura las ondas de sonido "gemidos" de grietas sutis, desgaste, bloqueos en el interior del cojinete, detección temprana y tratamiento temprano.

2. Los datos "corren" : La enorme cantidad de datos recopilados por estos sensores, a través deCaja de adquisición de datos multicanal(a prueba de agua y polvo, clasificación IP65, el viento y la lluvia no tienen miedo) resumidas aEstación de trabajo actual(puede entenderse como una pequeña computadora local al lado de la compuerta) y luego a la nube.

3. AI "cerebro" en movimiento: ¡Esa es la esencia! La nube tiene potentes sistemas de análisis que no se limitan a mirar el tamaño de los números.

   • Lo hará.Análisis del espectro(para ver que la vibración es principalmente qué frecuencia está haciendo el fantasma),Predicción de tendencias(¿Este valor de vibración está aumentando lentamente?) ¡Peligro!) .

   • Basado enNB/T 10859-2021Los estándares de la industria establecen umbrales científicos (por ejemplo, si el desplazamiento de la vibración excede 0,5 mm, la alarma no se fija).

   • Lo mejor de todo es que puedeFusión de modelos físicos y algoritmos de ia: un lado se refiere al "diagrama de anatomía virtual" exacto de la puerta (modelo de elementos finitos), y un lado conRed neuronal LSTMPredecir cuánto tiempo durará el rodamiento (se dice que el error puede ser controlado dentro de 3%!) , conRed de convolución 3DIdentificación de las características de las microfisuras en la emisión acústica. Los resultados en ambos lados son integrados y el diagnóstico es más espectral (confianza ≥0.85, que los ingenieros buscan).

   • El umbral tambiénAjuste dinámico! No es un número inflexible, optimiza automáticamente la línea de alarma y reduce en gran medida las falsas alarmas (el objetivo es <2%) en función del nivel del agua, la apertura de la puerta e incluso los datos de funcionamiento históricos.

¿Qué se puede hacer con esto? Concluyo en cuatro puntos:

1. Equipo "continuación de la vida" maestro: Del "monitoreo en tiempo real" al "mantenimiento predictivo", diga adiós al "roto y reparado". Detección temprana de fatiga, desgaste, poner la vida útil del equipoDura extensión más de 20%! Es equivalente a cambiar el motor de un coche clásico y hacer otros cien mil kilómetros.

2. Advertencia "operador de dios" : Alerta temprana basada en estándares y análisis inteligente, ¡Casi! Como se dijo anteriormente, la vibración ultra 0.5mm alarma, la tasa de falsas alarmas es muy baja (<2%).Casos reales: Una vez instalada una central eléctrica, el sistema capta una señal de emisión acústica anormal de los cojinetes de biselas, alertando del "riesgo de estancamiento temprano". En una inspección de desmontaje, se observó un ligero desgaste y falta de lubricación. El procesamiento oportuno evitó un tiempo de inactividad no planificado y posibles daños estructurales. Si se realiza una inspección manual, se estima que tendrá que revisarse en la próxima inspección.

3. Ahorro de dinero y mano de obra: Tiempos de inspección manualReducción de 80%! El trabajador maestro ya no tiene que subir y bajar con frecuencia, operaciones de buceo en peligro. Costo total de operación y mantenimientoReducción 30%¿Qué hay de malo con los recursos humanos y materiales ahorrados?

4. Pieshi resistente al "hombre duro" : Esos sensores, cada unoGrado de protección IP68Un personaje duro. Traducción: agua de mar No hay problema. ¿Húmedo y frío? ¡Tonterías! ¿Frío frío? ¡Haz lo mismo! Diseñado para ambientes hostiles en hidroeléctricas.

Una reflexión real:

Antes siempre se sentía que la energía hidroeléctrica era una gran infraestructura, la renovación tecnológica era lenta. Pero el advenimiento de sistemas de monitoreo en línea como este me ha hecho ver que las industrias tradicionales también están adoptando la inteligencia. No solo resuelve problemas técnicos, sino tambiénProblemas de seguridad y eficiencia. Menos un accidente, menos tiempo de inactividad, menos un trabajador herido, más años de vida útil del equipo, este valor, lejos de los parámetros fríos y helados pueden ser plenamente reflejados.

Por supuesto, la mejor tecnología, depende del aterrizaje. Nuestro sistema, desde la selección del sensor, el algoritmo de fusión de datos hasta la gestión dinámica del umbral, se esfuerza por estar cerca de las condiciones de trabajo reales y cumplir con los estándares gb. (NB/T 10859 es la línea inferior, no el límite superior!) . El objetivo es hacer que la operación de la central sea más segura, menos preocupada y más económica.

Así que ahhh, hermanos en operación y mantenimiento de agua y electricidad, si todavía están preocupados por la inspección de compuertas, por los dolores de cabeza repentinos de los equipos y por los altos costos de mantenimiento, es hora de conocer este sistema de monitoreo en línea. Puede que no sea universal, pero sin duda es un instrumento afilado para garantizar la seguridad, mejorar la eficiencia y reducir los costes.
