Wtz-a200 limitador de sobrecarga

1. Introducción de producto

​
​Wtz-a200 levantar limitador de pesoDesarrollado por microelectronicsSistema de monitoreo independiente de doble gancho(certificación gb gb12602-90). El cuerpo principal es una caja industrial de color blanco cascada, equipada con doble tubo digital destacado de 0,8 pulgadas. La pantalla de tiempo real muestra la carga principal/secundaria del gancho. En 15 años de verificación del mercado, con precisión ≤±5% (F.S), protección IP65 y características de amplio rango de temperatura de -20℃~60℃, se convierte en el guardián de seguridad central de cada tipo de grúa, como máquina de puerta y grúa de pórtico.

​2. Funciones principales​

​Monitoreo preciso de dos canales con protección activa​

• ​Medición independiente de doble gancho→ exhibición independiente del peso del gancho principal/secundario (ventana doble de "gancho principal T"/" gancho secundario T ")

  → ±5% (F.S) control de error de alta precisión (mejor que los requisitos gb ±8%)

• ​Tres niveles de respuesta de seguridad​→ ​Capa de alerta: alarma activada por sobrecarga (> 60dB)

  →Capa de control: potencia de corte de relé en caso de sobrecarga (≤2 canales de salida)

• ​Ampliación de la capacidad object link→ RS485/ 4-20ma interfaz admite pantalla grande externa

​3. Aplicaciones típicas y opcionales

​

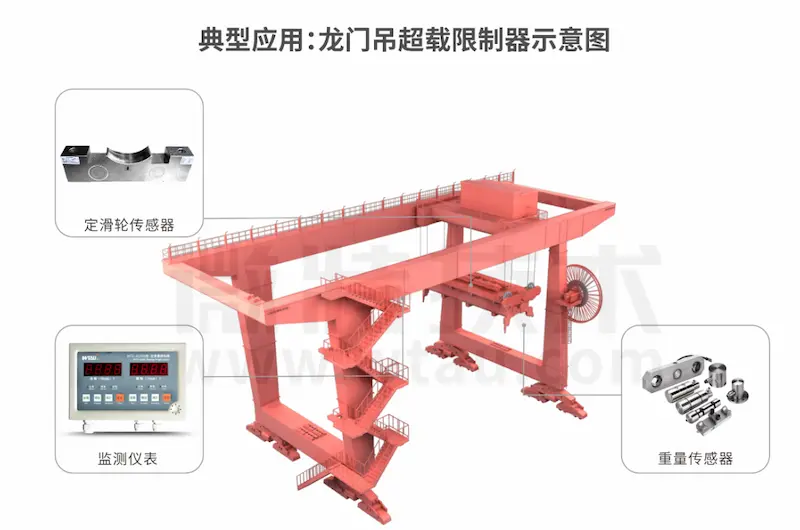

​Esquema estándar para el despliegue seguro de gantry​

​① diseño de detección de núcleo​

• ​Sensor de polea fija: prueba de fuerza en tiempo real en cuerdas decisivas
• ​Sensor de peso: monitoreo de carga en el extremo de soporte de la viga principal

​② terminal de control​

• Zona de botones: "set - add - decrement - peel" operación de cuatro botones
• Indicador: alerta de condiciones de trabajo de tres colores rojo/amarillo/verde

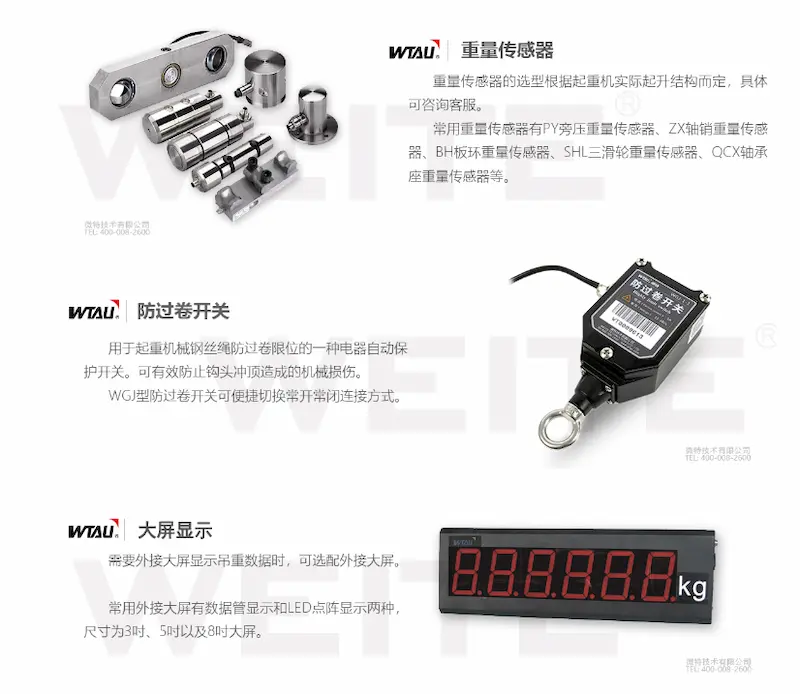

​③ kit de refuerzo opcional

​

• ​Interruptor anti-overroll: mecánico + eléctrico doble protección gancho punch top
• ​Pantalla grande externa: pantalla de matriz de puntos LED de 8 pulgadas (30 metros de visibilidad)

4. Ventajas de la base​​

15 años de fiabilidad consistente de grado militar, derivado de más de mil condiciones de trabajo extremas precipitación de datos de combate real. Nuestros medidores iterativos continuos han sido verificados por 427 tipos de entornos rigurosos, desde el comienzo y parada extremadamente frío de -30℃ hasta la operación a plena carga de alta temperatura de 70℃. El diseño redundante ha pasado la prueba de calor de humedad alterna GB/T2423.4 estándar nacional. Cada equipo pasa por la humedad 85℃/85% mil horas de detección de envejecimiento acelerado antes de la entrega, junto con 72 horas de prueba de carga completa continua, para garantizar diez años de vida de operación sin mantenimiento. El equipo más antiguo probado por los usuarios del puerto ha estado en servicio sin problemas durante 14 años.

​Interacción hombre-máquina con un verdadero umbral ceroHaga el o&m fácil. Tres minutos para completar la instalación del tipo hebilla de guía (sin herramientas). En caso de fallo, la voz indica directamente el punto de problema. El botón de reinicio elimina la alarma con un solo clic. La tecnología adaptativa patentada hace que no sea necesario calibrar después de mover y cargar. La precisión siempre se mantiene dentro de ± 0.5%fs. Un grupo de logística retroalimenta que sus 37 máquinas de puerta son movidas y montadas por electricistas comunes para completar la línea completa. El tiempo promedio es de solo 4,2 horas.

​La arquitectura abierta cumple con los requisitos de protocolo de dominio completo: la transmisión inalámbrica de modo dual LoRa/4G cubre 10 km de área abierta, RS485+ 4-20ma + ethernet tres puertos para conectar directamente al sistema PLC. El relé de 4 vías (10A/250VAC) puede personalizar la curva de carga de 32 segmentos. El esquema de alarma continua personalizado para el puerto de tangshan el año pasado redujo con éxito el daño por impacto de carga ligera del descargador de barcos en 82%.

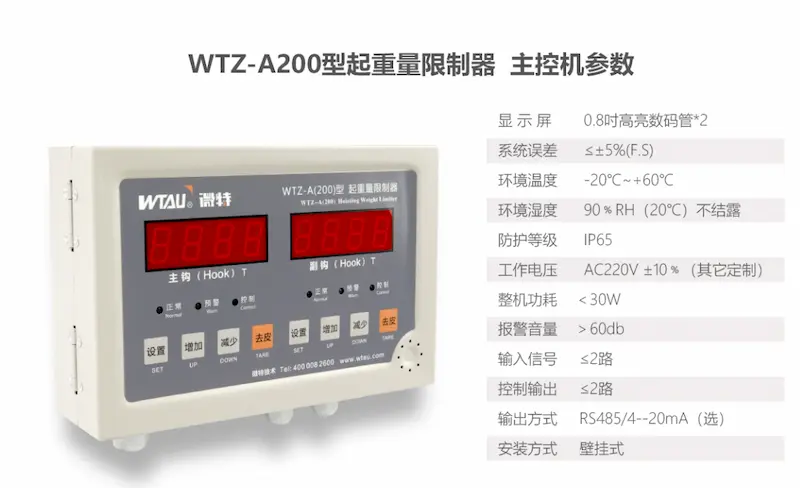

​5. Parámetros técnicos

​

• ​Unidad de exhibición: 0.8 "tubo digital resaltado ×2
• ​Capacidad de monitoreo: → señal de entrada: ≤2 canales de detección de peso independiente

  → control de error: ≤± 5%f.s (escala completa)

• ​La tolerancia ambiental: → temperatura: -​20℃~+60℃​Humedad | 90% no NingLou

  → nivel de protección:​IP65​(anti-pulverización de agua y anti-polvo)

• ​Características eléctricas: → fuente de alimentación:​AC220V±10%​< 30W | consumo

  → volumen de alarma: > 60dB (15 metros claramente reconocible)

​6. Especificación de instalación

​
​Compacto diseño industrial​

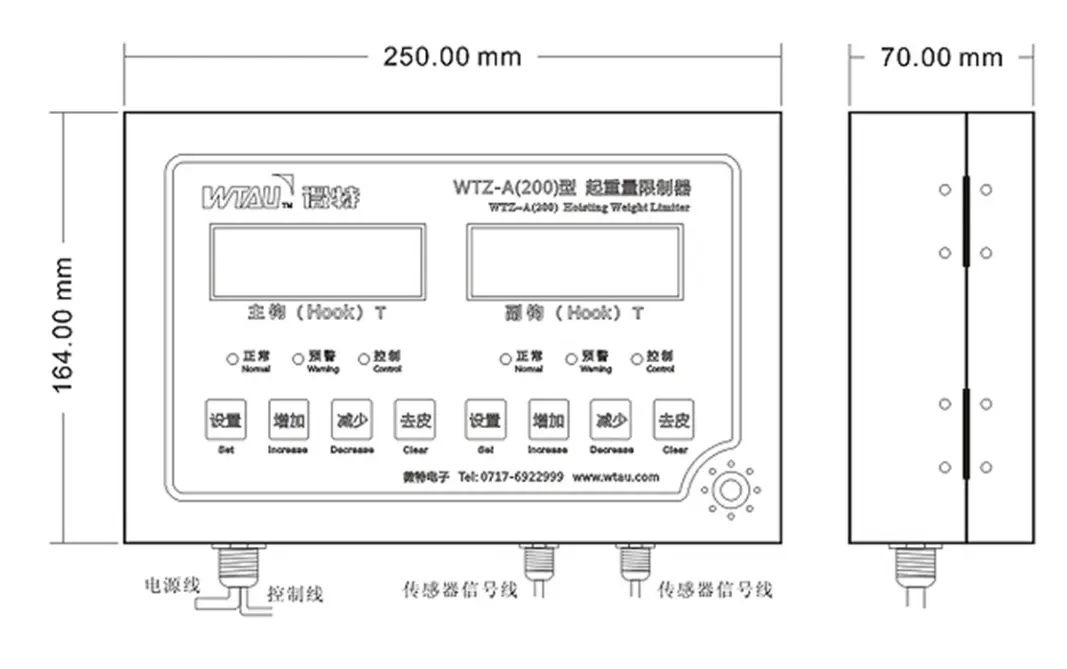

• ​Tamaño del cuerpoLargo:​250mm​X ancho.​164mm​X espesor​70mm​(tamaño aproximado de 2 diccionarios)
• ​Estructura y características​：→ ​Posición del agujero de montaje: 4 x Φ 4,5 mm de abertura (de x 142mm 228)

  →Área de botones: "set/add/decrement/peel" botón de silicona resistente al agua

  →Interfaz inferior(orden izquierda → derecha) :

  • Entrada de energía (línea marrón/azul)
  • Salida de control (terminal de grupo amarillo)
  • Señal del sensor del gancho principal (línea gris)
  • Señal del sensor del sub-gancho (línea blanca)
• ​Requisitos de paredG: → torcer la profundidad de 10mm | goma de rutas (puerto vibraciones mecánicas)
