WTYZ série de profondeur de l'eau de la pompe hydraulique

1. L'introduction de produits

​

​Station hydraulique en eau profonde série WTYZ​
Conçu pour les projets hydrauliques et hydroélectriquesSource d’énergie hydraulique sous-marine classe 150 m, adapté à la grappe hydraulique automatique, à la machine de nettoyage et à la benne. Le réservoir de carburant intégré, la pompe à huile et la valve sont placés dans le corps résistant à la pression. La protection de la pression de l’eau 7MPa est réalisée par la structure en acier allié 27SiMn/acier inoxydable A304 (épaisseur de paroi 8-10mm), fournissant une puissance stable pour l’équipement de point de levage 5t-600t.

​2. Fonctions principales​

​Contrôle précis de la puissance en eau profonde

​

• ​Sortie hydraulique double mode​
  → ​Contrôle des poutres: sortie de pompe hydraulique unidirectionnelle/bidirectionnelle (flow ≤14L/min, pressure ≤ 2.5mpa)
  → ​Opérations de nettoyage: entraînement hydraulique à grand débit (16L min, pression réglable à 12MPa)
• ​Gestion dynamique des joints​
  → tubing sur connecteur +Prise pour aviationDouble solution d’étanchéité
• ​Large domaine adapté à l’environnement​
  → -30℃~60℃ huile hydraulique basse température pour assurer le démarrage extrêmement froid

3. Portée d’application​

​Couverture complète des conditions de travail sévères​

4, avantages de noyau​

​Quatre barrières irremplaçables pour les projets en eau profonde​

​✅ structure anti-haute pression​

• Cabine en acier allié/acier inoxydable d’épaisseur 8-10mm (pression d’eau de conception 7MPa)
• Revêtement anticorrosif intérieur et extérieur, stable et fiable

​✅ configuration des pièces​

• Rexroth/galiléennes de joint venture ChiLunBeng marque Parker commandé par une électrovanne (entre 150 et 220 KW électriques)

​✅ vérification scellée intelligente​

• Première plongée profonde 30 minutes de détection d’isolation

​✅ fonctionnement fiable dans toute la température​

• Support d’huile hydraulique cryogénique # 32 -Début de brise-glace 30℃​

​ ​

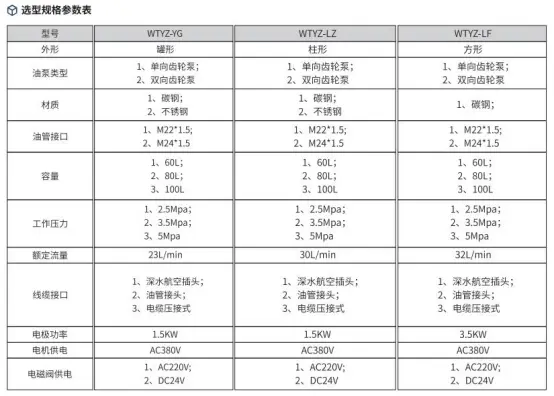

5, paramètres techniques​

​Principaux indicateurs de performance​

• ​Logement résistant à la pression: 27SiMn/A304 galiléennes en acier inoxydableÉpaisseur de paroi 8-10mm​
• ​Spécifications de volume: 60L/80L/100L (personnalisé jusqu’à 300L)
• ​Le système hydraulique：
  Poutres et le stress au travail: attraper MPa galiléennes de décontamination à 2,5-12MPa réglable)
  → gamme de débit: 20/23/30l /min
• ​Unité de puissance：
  → puissance du moteur: 1.5kw / 2.2kw (AC380V)
  → interface de tuyau:M24× 1,5 filetage scellé​
• ​L'environnement de la tolérance：
  → température: -​30℃ ~ +60℃​​
  → profondeur de l’eau:​≤150m​(pression de conception 7MPa)

​6, orientation des options​

​
​Étape 1: confirmez le type d’appareil​

▶Poutre de préhension hydraulique→ chemin de sélection:

• Diamètre de broche < 200mm →Débit 10L/min​
• Structure: tank/round/square/split
• ​Type de pompe hydraulique: A (amorces) galiléennes B deux jours (personnalisé)

▶Nettoyeur hydraulique/grappin→ chemin de sélection:

• Le moûtDébit > 16L/minLa pression galiléennes de 3,5 12MPa
• Structure: rond/split type
• Câbles de contrôle:Type de prise étanche obligatoire​

​Étape 2: choix de la solution d’étanchéité​

• ​Tuyau à joint: plan économique
• ​Prise pour aviation: le modèle de plug-in de navigation doit être indiqué

​Étape 3: exigences environnementales extrêmes​

• Température < -10 ° c région →Utilisation obligatoire d’huile hydraulique aéronautique​
• Conditions de l’eau de mer →Désignation acier inoxydable A304​

​Conseils sur mesure: le dessin d’équipement, la profondeur d’eau de travail et le diagramme de courbe de pression doivent être fournis

​Tagged with: loi de fer pour des opérations sûres​

1. ​Le serrage secondaire des boulons d’étanchéité est strictement interdit→ risque de défaillance lift 300%
2. Obligatoire avant la première utilisationEssai de maintien de pression de 30 minutes à 150 mètres d’eau profonde​
3. Cycle de remplacement d’huile:Par an ou 2000 heures(selon la première éventualité)
