闸门开度（高度）荷重仪：WTM-AS

1、闸门开度仪WTM-AS简介及用途：

型号：WTM-AS

闸门测控系统是水利工程中用于监测、控制闸门运行状态的核心设备。它通过自动化技术实时采集水位、流量、闸门开度等数据，帮助管理人员实现精准调度，保障水利设施安全高效运行。

在水利枢纽、水库、河道治理等场景中，闸门控制直接影响防洪排涝、灌溉供水等功能。例如，某大型水库采用微特闸门测控系统后，管理人员通过远程操作即可完成水位调节，避免人工现场操作的耗时与风险，同时减少因操作误差导致的水资源浪费。

2、微特闸门开度仪WTM-AS适用于以下场景：

主要用于：用于测量、显示和控制启闭机、门机、吊车等起重设备起重量、开度（高度）的自动化测控仪器。

3、闸门开度仪WTM-AS的相关配置：

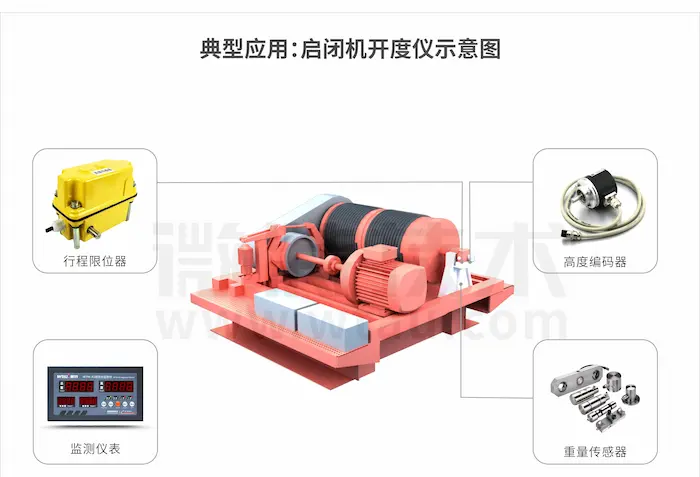

以下配件是以上图启闭机中的应用为例，不用起重设备的安全配置不同。

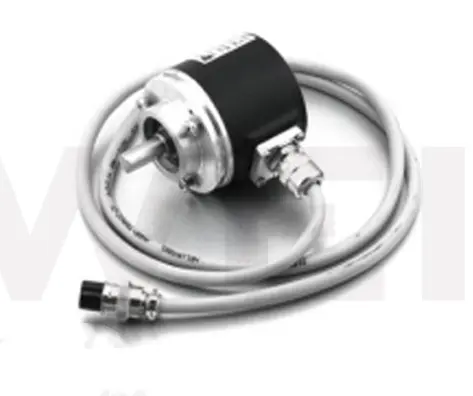

高度编码器：编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。开度仪仪表利用编码器获取的高度信号进行接收采样，分析，处理，识别，显示及控制。

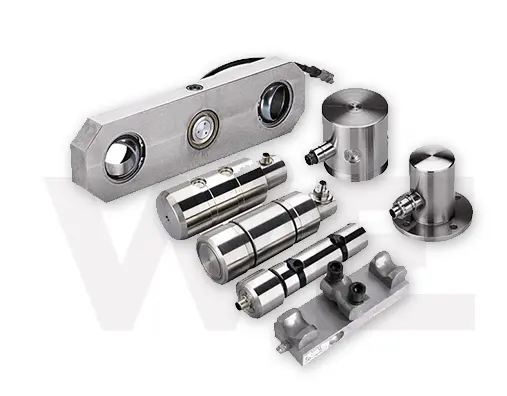

重量传感器：重量传感器的选型根据起重机实际起升结构而定，具体可咨询客服。常用重量传感器有PY旁压重量传感器、ZX轴销重量传感器、BH板环重量传感器、SHL三滑轮重量传感器QCX轴承座重量传感器等。

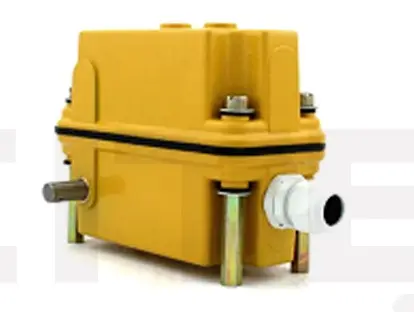

行程限位器:编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。开度仪仪表利用编码器获取的高度信号进行接收采样，分析，处理，识别，显示及控制。（此配置为选配）

4、闸门开度仪WTM-AS结构与性能特点：

数据采集单元：配备高精度传感器，可实时监测闸门位置高度、重量等参数；
控制执行单元：通过电机驱动或液压装置，实现闸门开闭的精准控制；
人机交互终端：数字显示，界面直观重量、高度与报警信息。

5、闸门开度仪WTM-AS核心性能优势：

a.监测精准度​​
微特闸门开度仪采用高精度传感器，确保数据采集的准确性：

​​测量范围广​​：闸门开度0-99.99米，显示精度达0.01米（1厘米），确保细微变化也能精准捕捉。
​​重量监测​​：支持0T-999.9T的重量测量，适用于不同规模的水利设施。
​​信号输出灵活​​：可配置4-20mA标准模拟量输出及RS485通讯，满足多种工业控制需求。
​​扩展性强​​：最多可扩展至8路控制信号输出，适用于复杂水利工程的多点监测。

该系统已在多个流域的水电站、闸门工程中应用，用户反馈数据稳定可靠，长期运行无偏差。

​​b.操作便捷性​​
微特闸门开度仪采用自主研发的单片机控制系统，操作简单，适应性强：

​​智能设定​​：可根据现场实际需求，灵活设定闸门开度极限控制点，避免误操作。
​​嵌入式安装​​：采用紧凑型设计，可轻松嵌入水电站电控柜，节省空间，安装便捷。
​​直观操作​​：配备清晰的操作界面，参数调整简单，无需复杂培训即可上手。

无论是新建水利工程，还是老旧设备升级，该系统都能快速适配，提升管理效率。

​​c.运行稳定性​​
微特闸门开度仪经过多年市场验证，历经多次技术迭代，确保长期稳定运行：

​​严苛检测​​：出厂前经过多层仪器检测和人工质检，确保每一台设备都符合高标准。
​​抗干扰设计​​：采用金属壳体，有效屏蔽电磁干扰，适用于复杂工业环境。
​​断电保护​​：具备抖动延时、断电记忆、掉电保护功能，意外断电后仍能恢复运行状态。
​​超长寿命​​：优化电路设计，关键部件采用工业级材质，正常使用寿命可达十年以上。

该系统已在多个大型水利工程中应用，如长江流域防洪项目、南水北调工程等，运行稳定，故障率极低。

6、闸门开度仪WTM-AS技术参数：

核心性能指标：

​​显示系统​​：双数码管显示屏
​​测量精度​​：±0.1%量程±1cm
高度测量：0-99.99m；
系统误差：≤5%(F.S.)
温度范围：-20℃~+60℃
湿度范围：90%RH(25℃)不结露
防护等级：IP54
供电要求 AC220V±15%
功耗：<35W 报警音量：>60db
测量范围：重量：0-999.9T
控制输出：≤7路
输出方式：开关量/RS485/4-20mA
安装方式：壁挂/支架

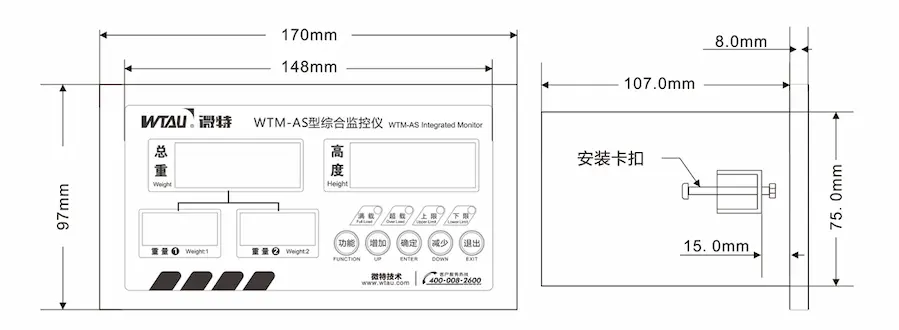

7、闸门开度仪WTM-AS外观尺寸：

闸门开度仪WTM-AS外观尺寸

整体长170mm，宽97mm，厚107mm

结语

微特闸门测控系统以智能化、高可靠性为核心，帮助水利单位实现从“人工经验”到“数据驱动”的管理升级。目前，该产品已成功应用于南水北调工程、长江流域工程，累计服务客户超500家。未来，微特将持续优化产品性能，为水利现代化建设提供坚实技术支撑。
