微特悬浮式抱杆监测系统安装步骤

1、检查产品

核对清单：9个板环重量传感器、 1个倾角传感器（配支架）、基站（内含仪表）。
检查电量：基站电量24-30V 传感器电量>80%
检查通讯状态：把10个天线拧到传感器上（注意天线 切勿拧过，否则天线内部延长线可能会断），把无线基站拔到工作状态，检查10个传感器通讯状态。

2、参数设定

根据报杆参数、业主或项目要求在报警界面设置额定重量

3、安装传感器

现场在安装牵引绳和衬托绳时，将9个板环重量传感器串联在钢丝绳受力固定端

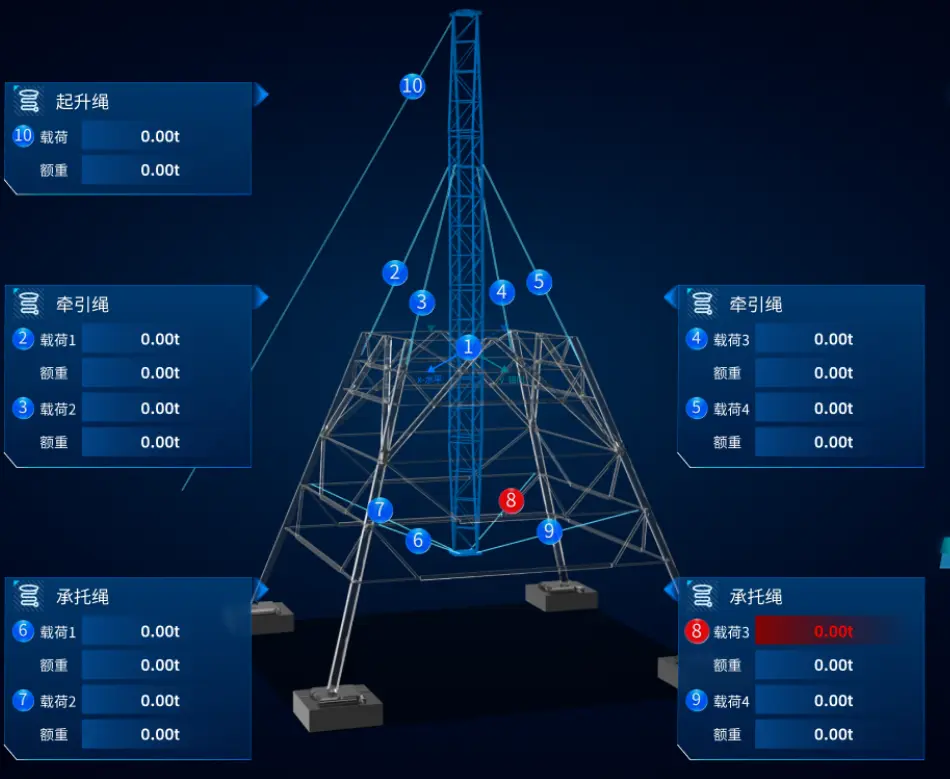

下图2-10号位置 倾角传感器在1号位置

安装位置

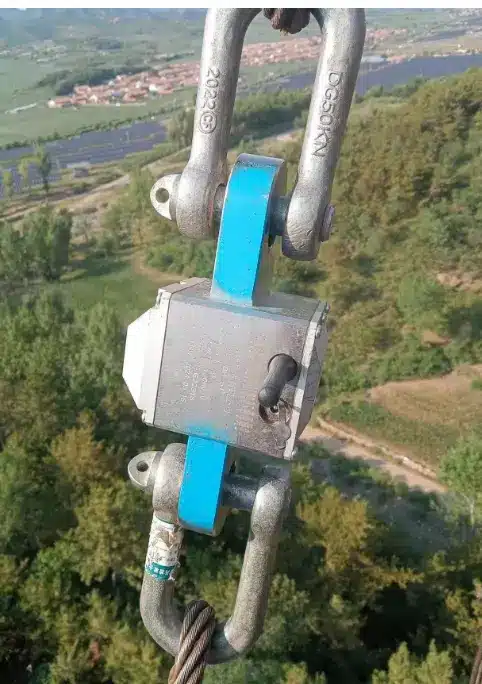

安装方式

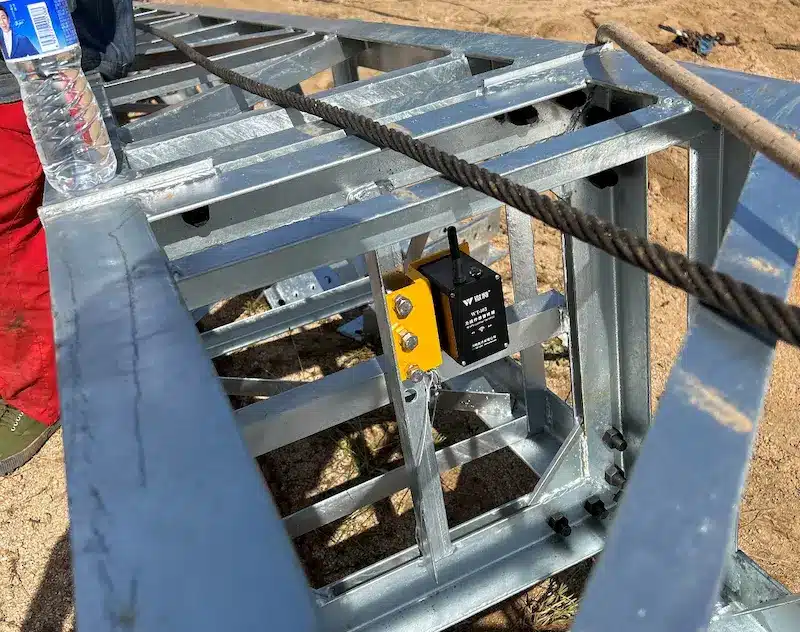

安装倾角传感器
按传感器标识方向固定在抱杆角铁上，用仪表专配的内六角拧紧，套上防坠钢丝绳

4、工作模式

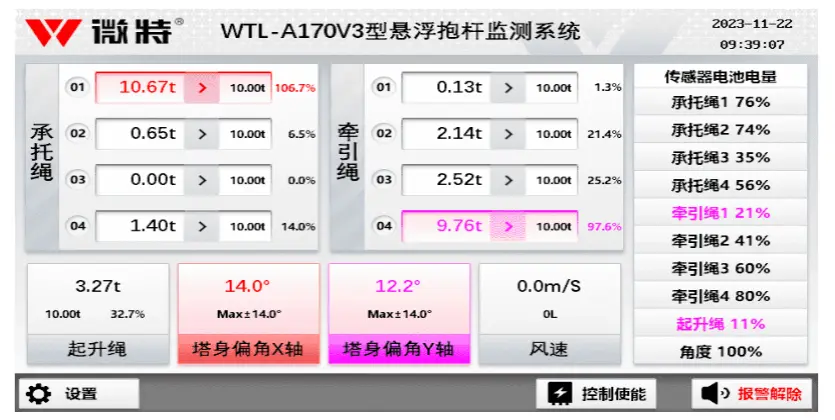

将开关拔到工作模式，抱杆监测系统即进入工作界面，可查看实时数据 ，并记录上传至服务器 ，当现场安吊装时超载或不平衡力矩 超出报警设定值，仪表报警，并发出声光报警
