JD-180型角度检测器是微特技术有限公司专为臂架式起重机械设计的高性能角度监测设备,采用先进的电位器与摆锤组合结构,为起重机作业提供精确可靠的角度测量和安全保障。

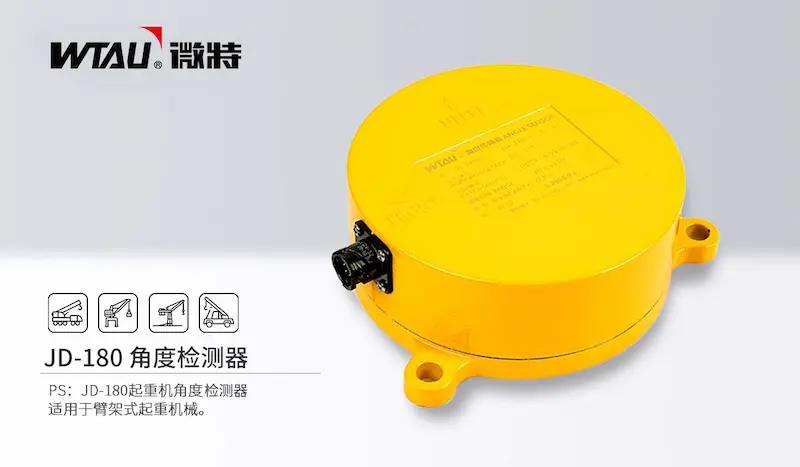

JD-180型角度检测器

产品概述

JD-180角度检测器采用精密机械结构和优质电子元件,能够精确测量起重机吊臂相对于水平面的倾斜角度。产品具有IP68超高防护等级,适应各种恶劣工况环境,是臂架式起重机械安全监控系统中不可或缺的关键组件。



核心功能特点

高精度角度测量

  • ​宽范围测量​​:测量范围达-10°~+110°,满足各种工况需求
  • ​多精度等级​​:提供0.1%、0.5%、1%三种线性度精度选择
  • ​稳定输出​​:额定输出DC3~6.9V/0~90°,信号稳定可靠

卓越环境适应性

  • ​宽温工作​​:工作温度范围-20℃~+60℃,适应极端气候条件
  • ​高防护等级​​:IP68防护标准,完全防尘防水,适用于户外恶劣环境
  • ​强抗冲击​​:耐冲击性达20g(15~20ms),确保设备稳定运行



技术参数

参数类别 技术指标
测量范围 -10°~+110°
线性度 0.1%、0.5%、1%(可选)
工作温度 -20℃~+60℃
环境湿度 95%RH(25℃)不结露
工作电压 最大15V DC
额定输出 DC3~6.9V/0~90°
防护等级 IP68
耐冲击性 20g(15~20ms)



技术参数

结构与工作原理

JD-180起重机角度检测器由精密电位器和重锤摆锤组成,安装在起重机的吊杆上。当吊杆角度发生变化时,重锤在重力作用下保持垂直,带动电位器旋转,通过测量电位器的旋转角度来精确测定吊杆对地的倾斜角度,并输出相应的电压值。



安装与应用

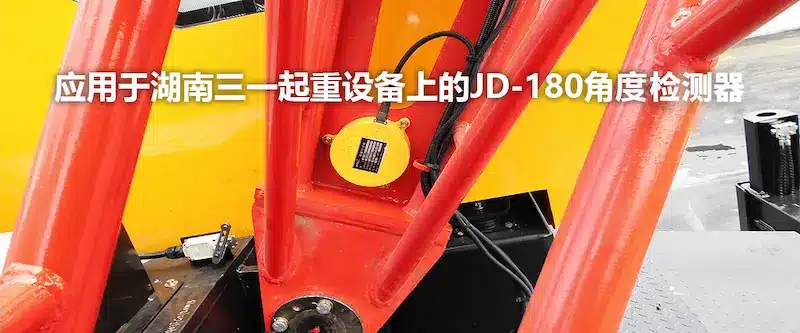

应用安装

便捷安装方式

  • 安装于起重机臂杆固定节上
  • 结构紧凑,安装简单快捷
  • 无需复杂调试,即装即用

广泛应用领域

  • ​各类臂架式起重机械​​:塔式起重机、汽车起重机等
  • ​工程机械设备​​:挖掘机、装载机等需要角度监测的设备
  • ​港口装卸设备​​:门座式起重机、集装箱起重机等



产品优势

稳定可靠

采用优质材料和精密制造工艺,性能稳定,可靠性高,精度可靠,量程范围大,防护等级IP68,适用于户外恶劣环境。

安装便捷

安装于起重机臂杆固定节上,安装简单,操作方便,大大减少了设备安装时间和成本。



品质保证

微特JD-180角度检测器经过严格的质量检测和性能测试,确保每台产品都符合工业应用标准。我们提供完善的技术支持和服务,为起重机械的安全运行提供可靠保障。
