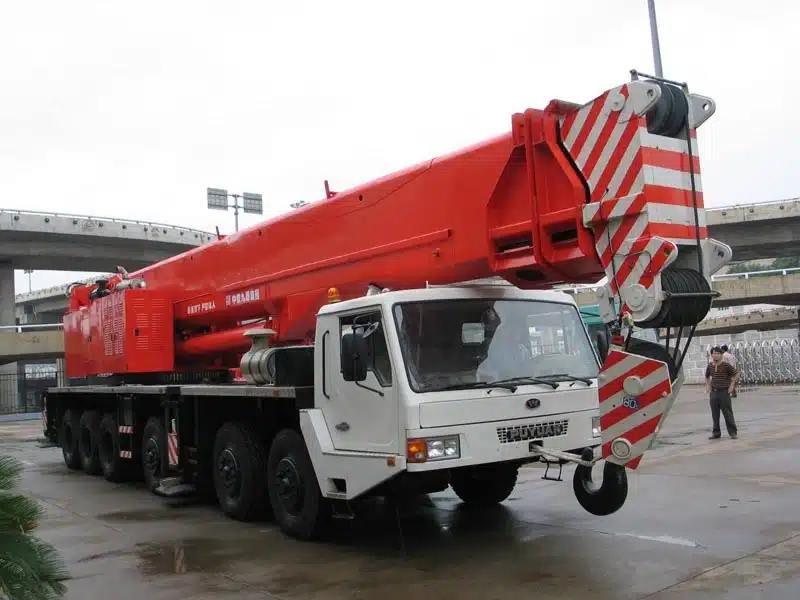

移动式起重机（汽车吊）作为工程建设中核心起重设备，其作业安全性直接关系到人员生命、设备财产及工程进度。其中，安全保护装置是规避起重超载、失稳等风险的核心核心部件，合理选型、规范安装是确保设备合规运行、防范安全事故的关键。本文针对汽车吊核心安全保护装置，详细拆解其选型逻辑、核心作用及安装要求，为行业从业者提供专业参考。
一、核心安全保护装置核心选型依据
汽车吊具备起重机构与可俯仰、可伸缩的起重臂架，其额定起重量随起重臂架角度变化、臂长伸缩呈动态调整（遵循力矩平衡原理），若仅依靠人工判断易出现超载、失稳风险，因此必须配置符合国标要求的力矩限制器系统，实现实时监测、预警与保护。
（一）力矩限制器仪表选型
力矩限制器是汽车吊安全保护的“大脑”，核心作用是实时采集、运算起重作业中的关键参数，当接近或达到安全极限时，自动发出声光预警，同时切断危险动作（起升、伸臂）控制回路，杜绝超载作业。
-
仪表类型选择：因汽车吊需动态监测起重臂角度、臂长变化对额定起重量的影响，必须选用动态力矩限制器，而非普通重量限制器，确保能根据实时力矩变化精准判断安全状态。
-
仪表型号选择：结合汽车吊作业需求，需同时监测3类核心信号——起重量信号、起重臂角度信号、起重臂长度信号，因此仪表型号需选用WTL-A(200)及以上规格，该系列仪表支持多信号同步采集、实时运算，具备抗干扰强、显示清晰、预警灵敏等优势，适配各类中大型汽车吊作业场景。
（二）重量传感器选型规范
重量传感器是力矩限制器的“感知器官”，核心作用是精准采集起吊重物的实际重量，将重量信号转化为电信号传输至仪表，为力矩运算提供核心数据支撑，其选型合理性直接决定力矩限制器的监测精度。
-
传感器型号选择：目前适配该类汽车吊的重量传感器，优先选用SHL系列，该系列传感器具备抗冲击、防水防尘、精度高（误差≤±0.5%）的特点，适配汽车吊户外复杂作业环境，可长期稳定运行。
-
传感器量程确定：量程选择需结合汽车吊最大额定起重量及滑轮倍率，核心原则是“量程覆盖最大实际起重量，同时保留合理冗余”。因涉及多组滑轮分力计算，无需客户自行核算，销售人员仅需向客户确认设备最大额定起重量、滑轮倍率两个核心参数，即可精准匹配对应量程的SHL系列传感器，避免量程过大导致精度不足、量程过小导致传感器损坏的问题。
（三）角度/测长仪选型与方向判断
角度/测长仪是力矩限制器的“辅助感知部件”，核心作用是实时采集起重臂的俯仰角度、伸缩长度，与重量信号协同运算，精准得出当前作业工况下的实际力矩，确保力矩限制器的动态监测精度，因此汽车吊必须配套安装角度/测长仪。
-
安装方向判断：方向判断的核心目的是确保角度/测长仪采集数据的准确性，避免因安装方向错误导致监测偏差。判断方法：从汽车吊后方朝向起重臂顶部观察，若驾驶室位于起重臂左侧，即为左装；若驾驶室位于起重臂右侧，即为右装。安装时需严格按照判断结果固定，确保传感器与起重臂运动轨迹同步。
-
配套要求：选型时需确保角度/测长仪与力矩限制器仪表兼容，同时要求客户提供设备起重臂工作曲线表，便于仪表参数校准，确保不同角度、不同臂长工况下，力矩计算的精准度，符合《起重机械安全规程》（GB 6067.1-2010）要求。
（四）信号线选型与长度确定
信号线是各类传感器与力矩限制器仪表的“传输纽带”，核心作用是稳定传输重量、角度、臂长等电信号，避免信号干扰或传输中断导致设备误判、失效。
信号线长度需根据传感器与仪表的实际安装位置确定，建议由客户提供设备安装图纸或现场测量数据，确保信号线长度适配，避免过长导致信号衰减、过短导致安装困难。同时需选用抗干扰屏蔽信号线，减少户外作业中电磁、振动等因素对信号传输的影响，确保数据传输稳定。
二、核心安装注意事项
-
角度/测长仪需安装在起重臂根部或中部，确保与起重臂同步俯仰、伸缩，安装面需平整、牢固，避免振动导致传感器偏移，影响数据采集精度。
-
重量传感器需安装在吊钩组或滑轮组受力部位，确保传感器受力均匀，避免侧向受力，同时做好防水、防尘、防碰撞防护，适配户外作业环境。
-
力矩限制器仪表需安装在驾驶室内部，便于操作人员实时观察作业参数（起重量、角度、臂长、力矩值），安装位置需避免阳光直射、振动干扰，确保仪表正常运行。
-
所有信号线敷设需规范，避开设备运动部位、尖锐棱角，做好固定与防护，避免作业中磨损、拉扯导致信号中断，同时做好接地处理，提升抗干扰能力。
-
设备安装完成后，需结合客户提供的工作曲线表，对力矩限制器进行参数校准，模拟不同工况下的作业场景，确保预警值、切断动作精准可靠，符合设备安全运行要求。
三、总结
移动式起重机（汽车吊）的安全运行，离不开力矩限制器、重量传感器、角度/测长仪等核心安全保护装置的合理选型与规范安装。核心要点总结如下：
-
因汽车吊臂长、角度动态变化，必须选用动态力矩限制器（WTL-A(200)及以上型号），配套SHL系列重量传感器，确保多参数同步监测。
-
角度/测长仪为必装部件，安装前需准确判断左装/右装方向，安装后需结合工作曲线表完成参数校准。
-
信号线需选用抗干扰屏蔽型，长度根据实际安装位置确定，确保信号传输稳定；所有部件安装需符合国标要求，规避安装偏差导致的安全风险。
规范选型、科学安装、定期校准，是发挥安全保护装置作用的关键，既能保障起重作业安全，也能延长设备使用寿命，助力工程高效推进。
