石油管道在线监测系统解决方案

1. 行业痛点

石油与天然气管道作为能源传输的命脉，其承载的介质通常具有易燃、易爆、易挥发及高毒性等特征 。随着管网规模的持续扩大与服役时间的增加，行业面临着日益严峻的安全挑战。

环境风险与腐蚀挑战：长输管道长期处于复杂的土壤或水下环境中，地层移动、地质灾害以及自然冲刷易导致管体结构变形或腐蚀穿孔 。

第三方破坏频发：人为施工、非法钻探偷油等第三方侵入行为是造成管道泄漏的主要诱因，传统监测手段难以做到事前预警 。

监测范围与精度受限：传统点式传感器布点密度低，难以覆盖数十公里的全线范围，且在恶劣环境下可靠性差，往往在事故发生后才能感知，无法实现早期预警 。

运维成本居高不下：依赖人工巡线效率低下，且难以发现隐蔽的早期隐患，事故后的抢修与环境治理更会带来巨大的经济损失与社会负面影响 。

2. 产品简介

超弱光纤光栅管道完整性监测系统，是一款针对油气管道安全研制的高精度在线监测产品。该系统将光纤作为感测神经植入管道沿线，融合了分布式声波监测（DAS）与超弱光纤布拉格光栅（WFBG）技术 。产品能够全天候、全量程感知管道周界振动、应力变化及温度异常，实现在恶劣环境下的高精度定位与多参数综合监测，为管道的预测性维护提供数字化决策支持 。

3. 解决方案

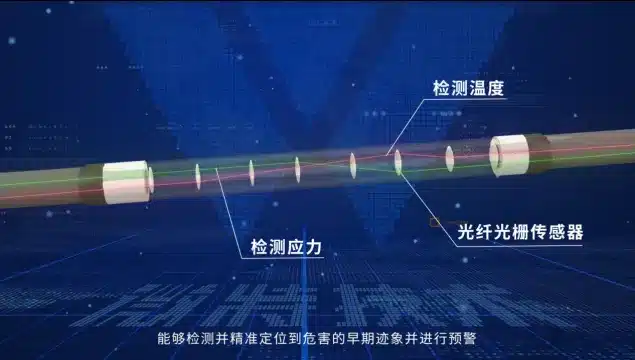

本方案通过在管道外壁或平行侧敷设特制的光纤传感器，构建起一套“全时、全线、全能”的智能防护网：

结构与应变监测：通过部署光纤应变传感器，实时捕捉管道因地质沉降或屈曲引起微小形变，定位精度可达米级，有效预防结构性损毁 。

智能泄漏识别：根据介质特性，将温度感测光缆布设于特定位置。系统通过监测泄漏点引起的土壤局部温度波动，无论是细微渗漏还是外部环境剧变，均能即时触发预警 。

安全防御与预警：系统能精准提取管道沿线的振动信号并进行特征识别，有效区分正常的生产环境噪声与机械挖掘、人工钻探等威胁行为，助力运维人员在破坏发生前赶赴现场处置 。

运维资源优化：系统支持与现有监控平台融合，实现远程管理。基于实时监测数据，管理部门可动态调整巡线人员配置，显著降低整体运营成本 。

4. 技术原理和背景

本系统核心基于光纤分布式传感技术，将通信光纤转化为灵敏的传感元件。

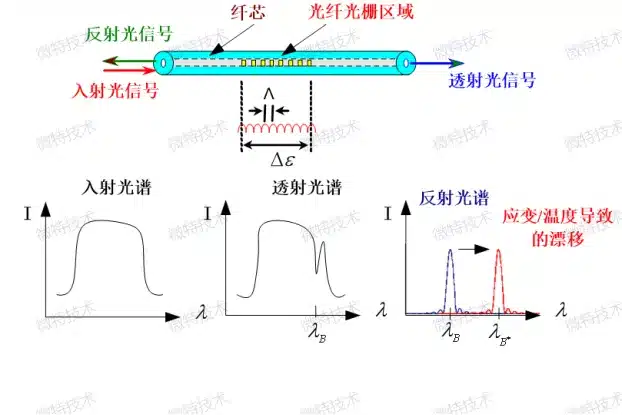

光纤布拉格光栅（FBG）解调：通过在光纤上大量刻写反射率极低（低于0.1%）的超弱光栅，利用光电信号处理技术分析反射波长的偏移量，将其精准转换为应力与温度数据 。

分布式振动/声波监测（DAS/Φ-OTDR）：光在传输过程中会产生瑞利散射。当外界存在振动或声场时，光纤纤芯会发生微观形变，导致散射光的相位变化 。DAS技术可完整还原声场信息的频率、相位和振幅，实现对数公里外细微扰动的高灵敏捕捉 。

本质安全背景：光纤传感器具备抗电磁干扰、无电传导、长寿命（可达30年）等特性，完美适应油气行业对防爆、防静电及高可靠性的极端要求 。

5. 核心优势

全线无盲区监测：单套系统即可覆盖数十公里的管线，传感器节点具备连续性，真正实现“每一米光纤都是一个传感器” 。

多参数协同感知识别：同步监测温度、应力、振动等多维数据，通过智能算法排除干扰，极大地降低了误报率，提升了预警的准确性 。

高精度定位与响应：系统具备极高的空间分辨率，能够快速定位异常点坐标，为应急处置争取宝贵时间 。

卓越的抗干扰与耐候性：光纤材质本质安全，不受雷电、电磁及化学腐蚀影响，能够在极地、荒漠等严酷工业环境下长期稳定运行 。

智能化远程管控：支持云端接入与数字化建模，通过持续的预测性维护延长管线使用寿命，符合绿色、低碳的现代能源管理理念 。
