Sistema de control y gestión de la seguridad de las grúas metalúrgicas

1. Introducción y usos:

Modelo: WT-SMS-09

Sistema de gestión de supervisión de grúas metalúrgicas (también conocido como caja negra de supervisión por vídeo de grúas metalúrgicas)Diseñado para la seguridad en las obras de construcción, evita accidentes por colisión y realiza una supervisión remota mediante el control en tiempo real del estado de funcionamiento de la grúa torre. El sistema recopila los parámetros de funcionamiento de la grúa torre (por ejemplo, capacidad de elevación, altura del gancho, amplitud, ángulo de giro, etc.) con un periodo de muestreo de unos 10 milisegundos, y activa automáticamente una alerta temprana cuando la carga alcanza más de 90% del valor nominal, y almacena los datos en el sistema.

Se trata de un equipo mejorado de sistema de supervisión y gestión de la seguridad especialmente diseñado y fabricado por Microtek para grúas metalúrgicas y de fundición con características de larga duración, resistencia a altas temperaturas, antipolvo y antivibración.

2. Principales escenarios aplicables:

Utilizado principalmente enMetalurgia, fundiciónPara optimizar la protección de las grúas de la industria, como las grúas puente y de pórtico, hemos desarrollado una serie de soluciones, como por ejemploTira de sellado de la caja de polvo, caja de relleno de serie, para aislar el polvo metálico, la película de óxido, el humo y otros polvos.La placa principal del circuito adopta componentes electrónicos de grado militar. La placa principal del circuito adopta componentes electrónicos de grado militar, ambiente extremo de alta temperatura, tres pulverización tres anti-pintura, envejecimiento a alta temperatura, pruebas de mesa de vibración y otras medidas.

3. Configuraciones pertinentes:

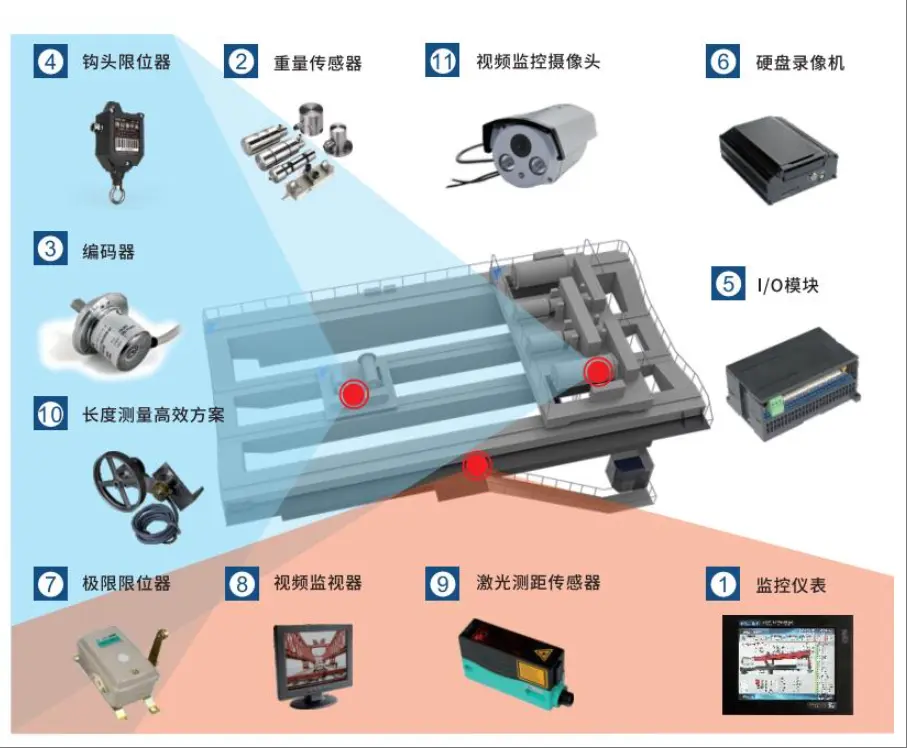

La configuración mostrada arriba es un ejemplo:

①Instrumento de vigilancia

②Sensor de peso

③Encoder

④Limitador de cabeza de gancho

⑤ Módulo E/S

(vi) Grabadoras de disco duro

⑦ Límite Limitador

⑧Monitor de vídeo

⑨Sensor láser de medición de distancia

⑩ Programa de medición de la longitud

Cámara de videovigilancia

Lo anterior es la configuración regular, aplicable a 60% planta metalúrgica, hay un uso especial del medio ambiente de la planta de refinería, el apoyo a la personalización.

4. Estructura y características de funcionamiento:

Arquitectura antijamming distribuida
- Sistema con disposición distribuida + transmisión digital
- Diseño de doble aislamiento para la comunicación, que resiste eficazmente las fuertes interferencias electromagnéticas

Anfitrión interactivo inteligente de alta definición
- Equipada con pantalla TFT-LCD importada de 60.000 colores reales
- Visualización dinámica de números/caracteres/gráficos en tres modos (el color cambia en tiempo real según el estado)
- El manejo táctil guiado por voz elimina el riesgo de envejecimiento de los botones físicos

Capacidad de almacenamiento de datos ultralarga
- ≥ 180 días de almacenamiento de datos de funcionamiento continuo
- Respaldo remoto de datos/recuperación automatizada

Extensión de comunicaciones de interfaz completa
- Interfaz múltiple RS232/RS485+USB+Gigabit Ethernet
- Admite la actualización remota de programas y la descarga de datos

Sistema de control profesional de grado metalúrgico
- Software profesional de supervisión de puentes grúa
- Función de autocalibración/recuperación de datos con una sola pulsación

Triple sistema de protección industrial
- Componentes electrónicos altamente resistentes a la temperatura (resistentes a entornos extremos de -20°C a 70°C)
- Tira de sellado del prensaestopas + diseño antipolvo metálico del prensaestopas
- Pulverización de pintura tri-proof PCB + ensayo de envejecimiento por vibración/alta temperatura

Módulo de adquisición compatible abierto
- Módulo de adquisición profesional de 10 canales
- Adquisición directa o compatible con varias marcas de comunicación PLC

5. Funciones básicas:

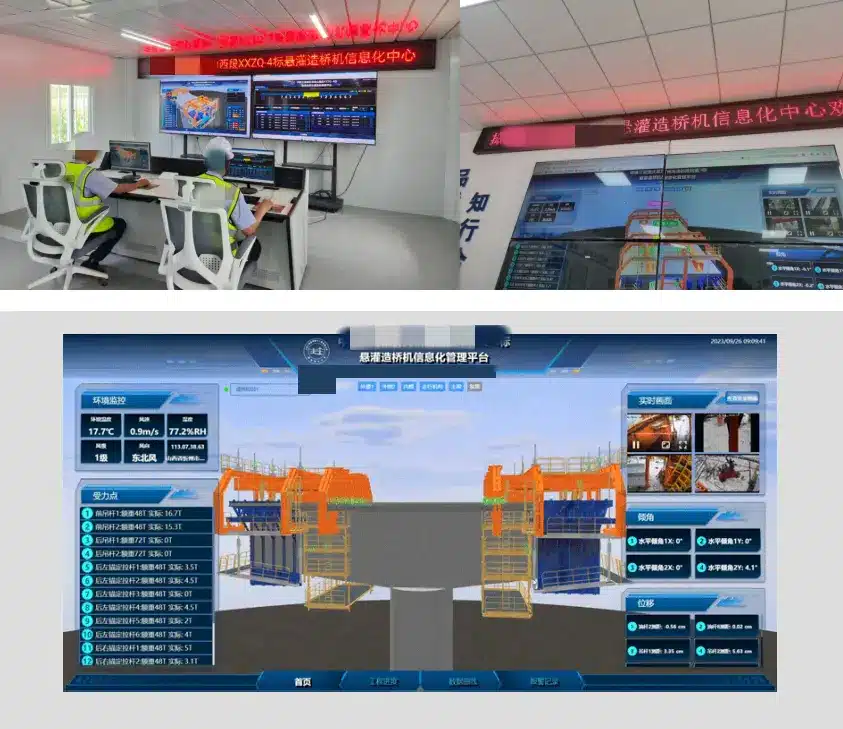

WT-CIMS-V1.0 Plataforma de gestión remota de la supervisión de la seguridad
Toma de decisiones basada en datos: controle el panorama general a distancia

valor fundamental
✅ Regulación a distancia cero
> A través de la tecnología de transmisión inalámbrica, los datos de funcionamiento de la grúa, la transmisión de vídeo de alta definición en tiempo real a la oficina, romper completamente las limitaciones de espacio, reducir el costo de 90% inspección in situ.

✅ Análisis inteligentes en todas las dimensiones
> Explore en profundidad el valor de los datos históricos, genere automáticamente informes de análisis de fallos e informes de tendencias de seguridad, e impulse la gestión de la seguridad de "después de los hechos" a "antes de los hechos".

Funciones destacadas
🔹 Vigilancia panorámica en tiempo real
- Cabina de datos multimodal
Presentación dinámica del estado de funcionamiento del clúster / autónomo, animación de apoyo, gráficos en 3D, curvas, pantalla digital de cuatro dimensiones, los parámetros clave de alerta roja automática anormal.
- Conexión simultánea de audio y vídeo
Cabina + gancho de doble vista de vídeo HD en tiempo real de retorno, el apoyo de sonido y luz de alarma de disparo remoto, la primera vez para responder a las emergencias.

🔹 Taller sobre datos inteligentes
- 10 años de datos históricos almacenados en la nube
- Consulta en milisegundos: los registros de operaciones/registros de fallos/estadísticas de sobrecarga se filtran con un solo clic.
- Generación automática de informes de seguridad semanales en PDF/Excel, compatibilidad con análisis comparativos multidimensionales.

🔹 Sistemas de defensa activa
- Mecanismo de aviso de tres niveles: recordatorio de umbral→límite automático→parada de emergencia a distancia
- Base de conocimientos para la resolución de problemas: recomendación inteligente de soluciones de eliminación basadas en más de 200.000 datos de condiciones de trabajo

6. Interfaz del sistema:

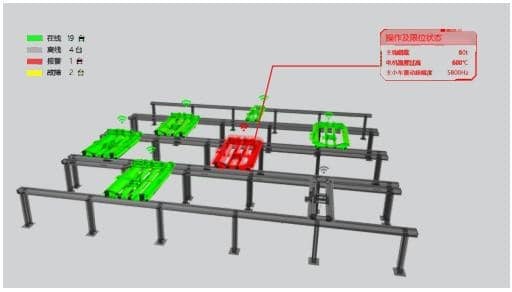

Pantalla general

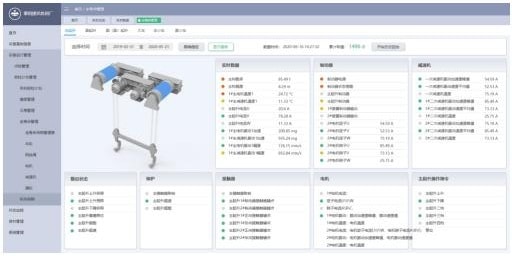

interfaz autónoma

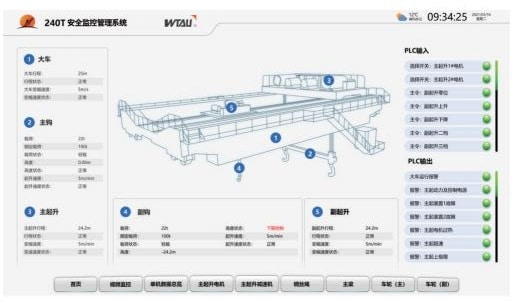

Interfaz de agencia

7. Conclusiones

El equipo del sistema no sólo cumple la norma nacional del sistema de supervisión y gestión de la seguridad de las grúas GB/T 28264-2017, sino que también proporciona registros y visualizaciones detallados del funcionamiento de la grúa. El sistema también lleva a cabo un análisis en profundidad y un procesamiento de los datos de supervisión para lograr funciones como la supervisión del gancho deslizante y la alerta temprana del freno de elevación, el diagnóstico lógico de los fallos de control y la alerta temprana de la vida útil de los componentes de control clave.
