Wt-w650v3 limitador de momento

1. Introducción de producto

​
​Limitador de momento modelo wt-w650v3Está diseñado paraGrúa para condiciones extremasCentro de seguridad inteligente diseñado. porMicroordenador principal + sensor de peso + sensor de ánguloTres componentes del módulo, rompen con éxito el monopolio de la tecnología extranjera en el campo de la plataforma marina. Su carcasa de protección IP65 con diseño de amplio rango de temperatura (-20℃~+70℃), ha probado la confiabilidad en muchas plataformas de perforación offshore en todo el mundo.

​2. Funciones principales​

​Clase marina triple protección de seguridad​

• ​Seguimiento de carga dinámico→ Bh sensor de carga de monitoreo en tiempo real de 0-1000 toneladas de carga (error ≤± 5%p.s) → pantalla LCD de 8 pulgadas muestra dinámica peso de elevación/magnitud/tasa de momento
• ​Control de enclavamiento multiacción→ 6 el camino de salida de precisión para cortar de sobrecargar los volúmenes | anemómetro ChaoXian congelación alzar la acción
• ​Adaptarse a todo tipo de ambiente marino duro→ la grúa de plataforma marina suele suministrar productos, adaptarse a una variedad de ambientes duros

​3. Aplicación típica

​Red de detección de cuatro dimensiones para plataformas marinas​

​① centinelas ambientales​

• ​Sensor de ángulo(disco amarillo superior izquierdo) : monitor -5°~85° elevación del brazo
• ​Sensor de velocidad de viento(no ilustrado pero integrado) : 60m/s aviso de ráfaga de viento

​② mecánico a prueba de errores​

• ​Interruptor anti-overroll(gancho negro en la parte superior derecha) : límite mecánico final de la cuerda

​③ centro inteligente​

• ​Monitorización y instrumentación(pantalla inferior izquierda) : control de salida de relé de 6 vías

​④ núcleo de carga​

• ​Sensor de fuerza Bh(bloque de plata abajo a la derecha) : compensación hidráulica contra el temblor de las olas

​4. Núcleo ventajas​

​Diez años de fuerza de clase marina comprobada con cero accidentes​

​✅ 24200T·m calificación superior​

Calificación de prueba de tipo hasta 24200T·m, la salida de control se puede extender a 24 canales como máximo

​✅ estable y confiable​

Prueba rigurosa rutinaria del instrumento de la multicapa, personal de control de calidad de la multicapa probado después de salir de la fábrica.

​✅ diseño prospectivo​

Simulación dinámica para mostrar el estado de trabajo del equipo, real e intuitivo; Puede ser conectado externamente con PLC, instrumento inteligente, tarjeta de tablero, módulo, convertidor de frecuencia y otros equipos de automatización industrial, fácil de expandir; Apoye la copia de seguridad de datos y la función de la protección de contraseña de varios niveles, apoye la función de la grabación del fracaso de la caja negra, apoye la exportación de datos de la tarjeta del SD, etc.

​5. Parámetros técnicos

• ​Rendimiento de la máquina de control principal→ pantalla: 8 pulgadas LCD industrial → precisión: ≤±5% (F.S) → señal de entrada: ≤6 canales (peso/ángulo/velocidad del viento/altura)
• ​La tolerancia ambiental→ temperatura: -​20℃~+70℃​Humedad | 95% nudo no revelar → volumen de alarma: > 60dB (tormenta puede escuchar claramente ambiental)
• ​Características eléctricas→ poder: AC220V o DC24V→ consumo de energía: < 30W

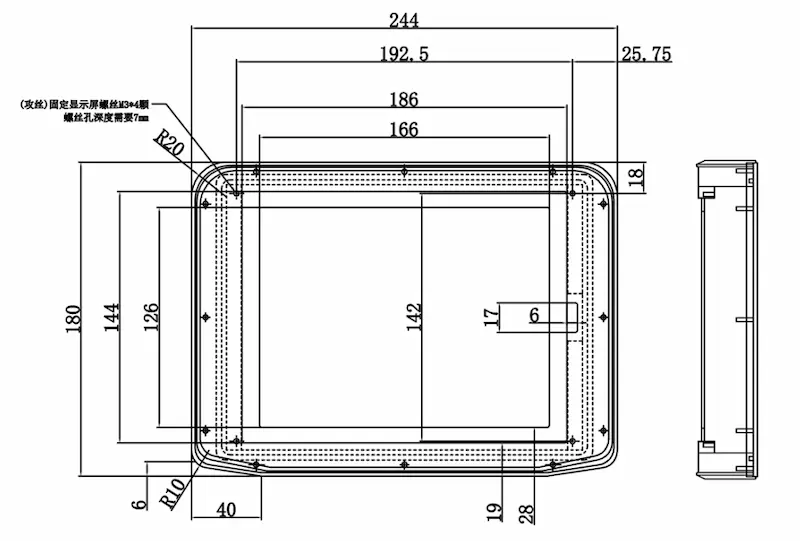

​6. Especificación de instalación

​

​Diseño compacto de ingeniería marina​

• ​Host tamañoLargo:​244mm​X ancho.​180mm​​ ​
• ​Características estructurales del núcleo​：→ ​Agujeros de montajeTornillo: x 4 M3 (UN agujero profundo | 7mm a 186 x 166mm) →Rejilla de enfriamiento: diseño de desviación de arco R20 en la parte inferior (anti-acumulación de niebla salina) →Zona de pantalla: 192.5×142mm área visible (recubrimiento antideslumbrante)
• ​Diseño resistente a vibraciones| : → 16mm de bordes de anillo de sello de goma

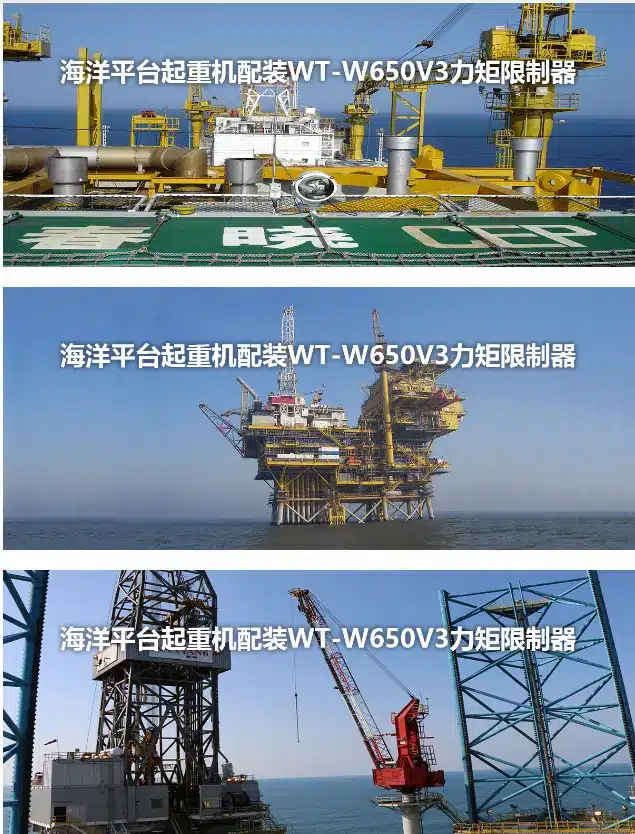

​7. Caso de ingeniería

​
