WT-W650V3力矩限制器

1. 产品简介​

​
​​WT-W650V3型力矩限制器​​是专为​​极端工况起重机​​设计的智能安全中枢。由​​微电脑主机+重量传感器+角度传感器​​三大模块构成，成功打破国外技术在海洋平台领域的垄断。其IP65防护外壳与宽温域设计（-20℃~+70℃），已在全球多座海上钻井平台验证可靠性。

​​2. 主要功能​​

​​海洋级三重安全防护​​

• ​​动态荷载追踪​​→ Bh测力传感器实时监测0-1000吨载荷（误差≤±5%F.S）→ 8寸液晶屏动态显示吊重/幅度/力矩率
• ​​多动作联锁控制​​→ 6路输出精准切断超载卷扬｜风速超限冻结吊装动作
• ​​适应各类海洋恶劣环境​→ 海洋平台吊机常供产品，适应各种恶劣环境

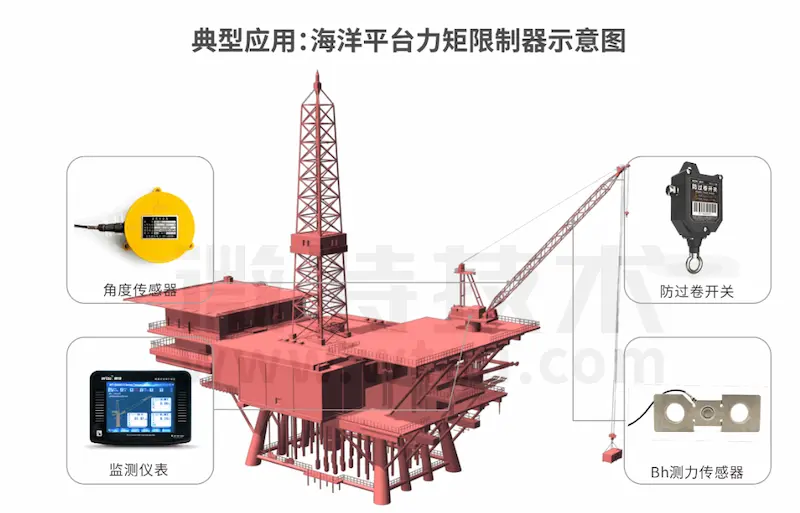

​​3. 典型应用

​​海洋平台四维传感网络​​

​​① 环境哨兵​​

• ​​角度传感器​​（左上黄盘）：监测-5°~85°吊臂仰角
• ​​风速传感器​​（未图示但集成）：60m/s狂风预警

​​② 机械防错​​

• ​​防过卷开关​​（右上黑钩）：钢丝绳终极机械限位

​​③ 智能中枢​​

• ​​监测仪表​​（左下显示屏）：控制6路继电器输出

​​④ 载荷核心​​

• ​​Bh测力传感器​​（右下银块）：液压补偿抗海浪晃动

​​4. 核心优势​​

​​十年零事故验证的海洋级实力​​

​​✅ 24200T·m顶级资质​​

型试试验资质达24200T·m，控制输出最多可扩展至24路

​​✅ 稳定可靠​

常规严苛多层仪器检测，多层质控人员检测后出厂。

​​✅ 前瞻设计性​

动态仿真显示设备工作状态，真实直观；可外接PLC，智能仪表，板卡，模块，变频器等工业自动化设备，拓展方便；支持数据备份及多级密码保护功能，支持黑匣子故障记录功能，支持SD卡数据导出等。

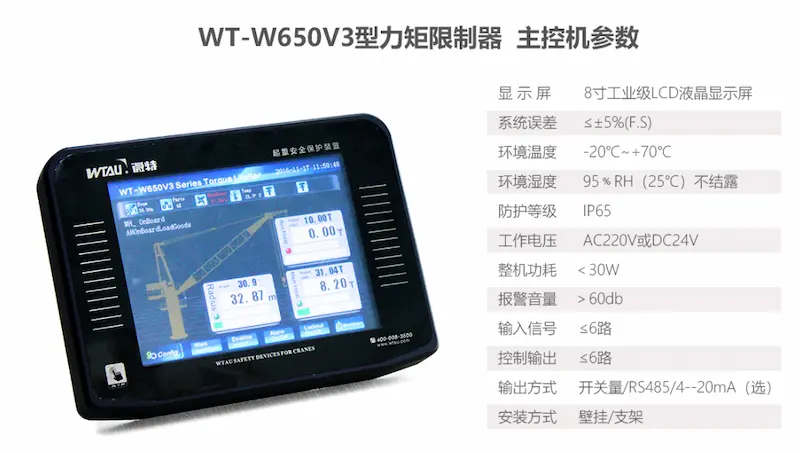

​​5. 技术参数

• ​​主控机性能​​→ 屏幕：8寸工业LCD→ 精度：≤±5%（F.S）→ 输入信号：≤6路（重量/角度/风速/高度）
• ​​环境耐受​​→ 温度：-​​20℃~+70℃​​｜湿度95%不结露→ 报警音量：＞60dB（风暴环境清晰可闻）
• ​​电气特性​​→ 电源：AC220V或DC24V→ 功耗：＜30W

​​6. 安装规范

​

​​紧凑型海洋工程设计​​

• ​​主机尺寸​​：长​​244mm​​ × 宽​​180mm​​ ​
• ​​核心结构特征​​：→ ​​安装孔​​：4×M3螺丝（孔深7mm｜孔距186×166mm）→ ​​散热格栅​​：底部R20圆弧导流设计（防盐雾堆积）→ ​​屏显区​​：192.5×142mm可视区域（防眩光涂层）
• ​​抗振设计​​：→ 16mm减震边框｜船用橡胶密封圈

​​7. 工程案例

​
