WTL-A170力矩限制器

​​1. 产品简介​

​

​​WTL-A170力矩限制器​​是微特专为工业起重机设计的智能安全控制核心。集成滑轨式卡槽结构，可快速嵌入电气柜标准导轨，大幅简化安装流程。内置黑匣子数据存储模块，通过USB接口完整记录10年运行数据，为事故追溯与维护优化提供精准依据。

​​2. 主要功能​​

​​多信号融合监控与主动防护​​

• ​​全域信号采集​​
  → 同步处理​​2路重量信号​​（如Bh测力传感器）+ ​​2路角度信号​​（如吊臂倾角）
  → 独立监控​​2路吊钩高度防过卷​​（防止钢丝绳过卷）
• ​​三重安全响应​​
  → 90%载荷声光预警 → 100%切断危险动作 → 105%紧急制动
• ​​数据溯源体系​​
  → 黑匣子连续记录10万+操作数据 → USB直插导出CSV分析报表

​​3. 典型应用配置

​
​​门座起重机安全防护方案​​

​​① 关键传感布局​​

• ​​吊臂根部​​：黄色角度传感器（监测变幅角度）
• ​​钢丝绳固定端​​：银色Bh测力传感器（实时载荷采集）
• ​​卷筒侧​​：黑色防过卷开关（高度限位冗余保护）

​​② 控制中枢​​

• ​​驾驶室/电控柜​​：灰色主控仪表（128×64液晶屏动态显示力矩百分比）

​​4. 核心优势​​

​​十年验证的工业级可靠性​​

​​✅ 极速安装​​
滑轨卡扣“一推即锁”，3分钟完成部署（对比传统螺丝固定节省80%工时）
​​✅ 安全防护​​
IP64防尘防水 + 三防漆电路板（耐受-20℃~60℃极变温）
​​✅ 智能运维​​
抖动延时算法消除误报｜断电记忆保住关键数据
​​✅ 灵活扩展​​
预留RS485/4-20mA接口，支持外接大屏或PLC集控

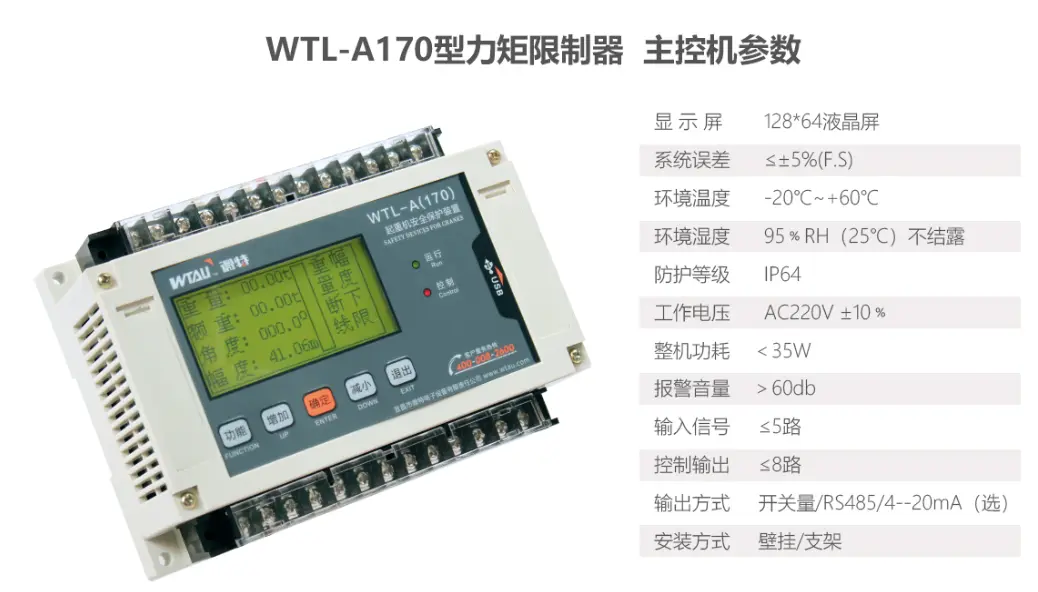

​​5. 技术参数

​

• ​​监测精度​​：系统误差≤±5%（国标要求≤±8%）
• ​​环境耐受​​：温度-20℃~60℃｜湿度95%不凝露
• ​​电气特性​​：
  → 电源：AC220V±10%（功耗＜35W）
  → 控制输出：≤8路继电器（触点容量5A/250V）
• ​​数据能力​​：
  → 存储记录：＞10年（循环覆盖）
  → USB接口：标准Type-A（FAT32格式兼容）
• ​​报警响应​​：蜂鸣音量＞60dB（15米可闻）

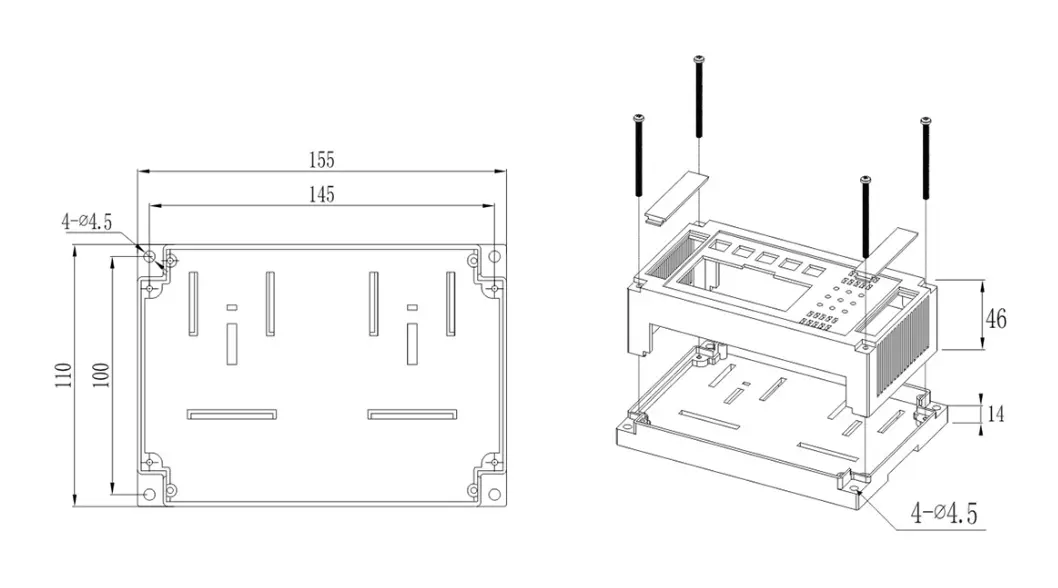

​​6. 尺寸与安装

​​紧凑型工业设计典范​​

• ​​主机尺寸​​：长155mm × 宽110mm × 高60mm
• ​​核心结构特征​​：
  → ​​4×φ4.5mm安装孔​​：兼容M4螺丝壁挂固定
  → ​​滑轨卡槽​​：顶部46mm突出卡扣（适配35mm标准导轨）
  → ​​底部镂空散热​​：14mm宽栅格设计（降低30%温升）
• ​​线缆管理​​：
  → 后置进线槽（支持Φ8~12mm线径）
  → 航空插头选装位（需提前备注）
