WTL-A700力矩限制器

1. 产品简介​

​
​​WTL-A700力矩限制器​​是微特电子为​​超重型起重设备​​研发的智能安全中枢（十年市场验证）。采用工业级全贴合触摸屏，通过模块化CPU主板实现毫秒级响应。其核心价值在于​​24200T·m级力矩保护资质​​，为浮吊、门座机等设备提供多钩协同安全防护。

​​2. 主要功能​​

​​多钩协同与智能防御体系​​

• 三维动态监控​​→ ​​主/副钩载荷​​：±1%精度实时追踪

  → ​​吊臂幅度​​：激光测距抗振动干扰

  → ​​回转角度​​：绝对值编码防丢步

• ​​主动安全拦截​​→载荷闪烁预警 →切断危险动作 → 紧急制动
• ​​工业物联中枢​​→ 24路继电器扩展控制

  → 直连PLC/变频器实现吊装自动化

​​3. 典型应用​

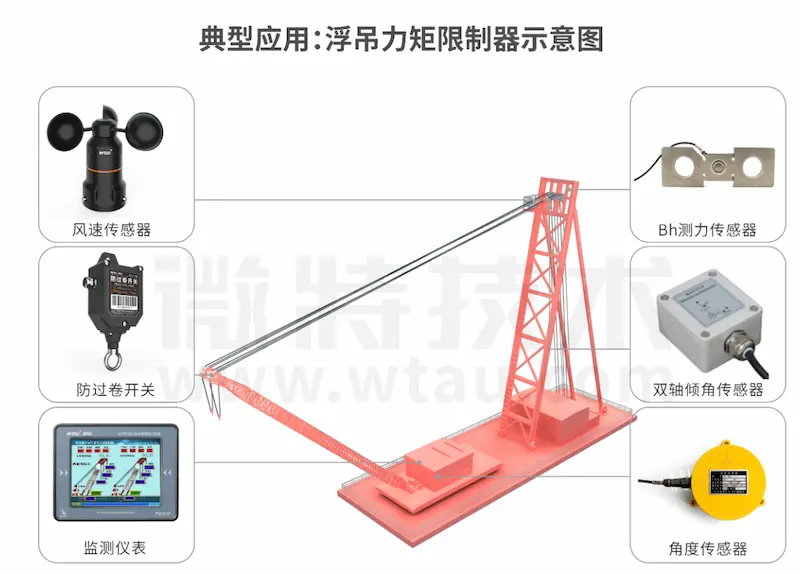

​​万吨浮吊多钩协同方案​

​

​​① 核心传感布局​​

• ​​主钩钢丝绳​​：银色测力传感器
• ​​副钩卷扬机​​：黄色角度传感器
• ​​吊臂顶端​​：黑色风速仪（抗盐雾涂层）

​​② 控制终端​​

• ​​驾驶室​​：8寸触摸屏主机（动态仿真吊装姿态）

​​4. 核心优势​​

​​重载工程验证的三大壁垒​​

​​✅ 超强适用性​

型试试验资质达24200T·m，控制输出最多可扩展至24路，支持各类特殊功能需求拓展定制。满足各种大型浮吊、履带吊、门座机等起重设备的多钩力矩安全保护及附加管理功能。

​​✅ 稳定可靠性​

海洋平台吊机常供产品，适应各种恶劣环境。常规严苛多层仪器检测，多层质控人员检测后出厂。国内外大型用户自有库存常备产品。

​​✅ 前瞻设计性​

动态仿真显示设备工作状态，真实直观；可外接PLC，智能仪表，板卡，模块，变频器等工业自动化设备，拓展方便；支持数据备份及多级密码保护功能，支持黑匣子故障记录功能，支持SD卡数据导出等。

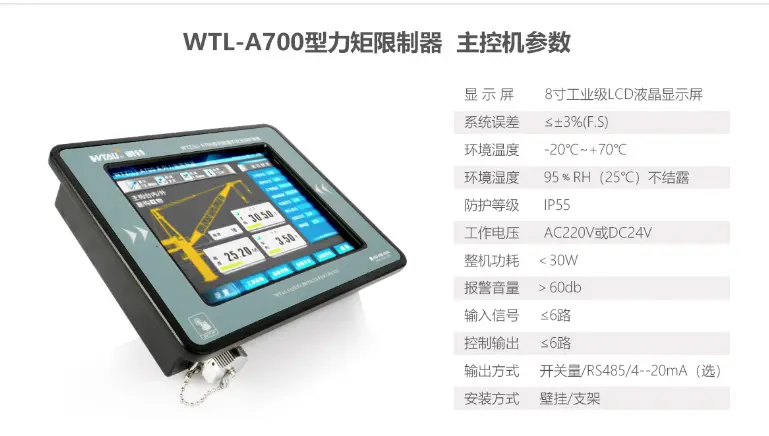

​​5. 技术参数

​

• ​​防护等级​​：​​IP55​​（防海浪持续冲刷）
• ​​力矩资质​​：​​24200T·m​​
• ​​控制能力​​：→ 输入信号：​​6路​​

  → 输出方式：开关量/RS485/4-20mA

• ​​环境耐受​​：→ 温度：-​​20℃~+70℃​​

​​6. 安装规范

​
​​重工业紧凑型设计​​

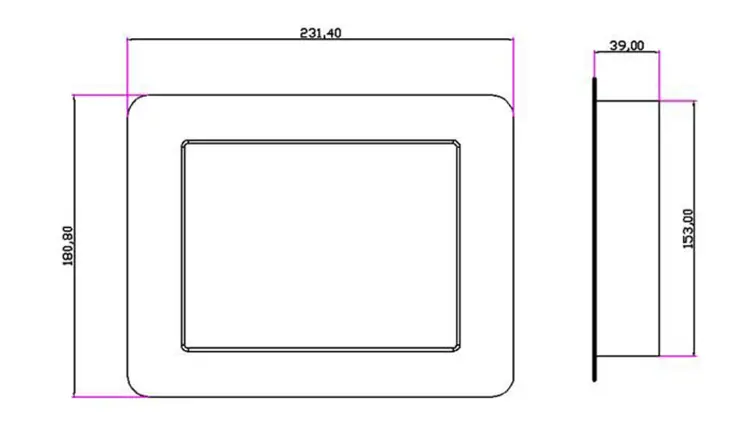

• ​​主机尺寸​​：长​​231.4mm​​ × 宽​​180.8mm​​ × 厚​​39mm​​
• ​​结构特征​​：→ ​​触摸屏​​：8寸电容屏（分辨率1280×800）

  → ​​急停按钮​​：右侧红色蘑菇头（突出25mm）

  → ​​散热系统​​：底部蜂窝散热孔（间距8mm）

• ​​安装方式​​：→ ​​支架固定​​：背部4×φ8mm安装孔（孔距280×180mm）

  → ​​线缆管理​​：

  • 电源输入：AC380V三芯航空插
  • 信号接口：24路凤凰端子排
