WTL-A220力矩限制器

1. 产品简介​

​
​​WTL-A220力矩限制器​​是微特电子研发的​​塔机安全智能中枢​​（获湖北省重大科技成果奖）。专为塔式起重机设计，通过实时监测吊重、幅度、高度、方位、风速等六维参数，构建毫秒级安全防护闭环。其分体式结构设计支持3限位/6限位定制配置，同时集成​​黑匣子记录​​与​​4G远程传输​​双核心功能。

2. 主要功能​​

​​六维感知与三重防护体系​​

• ​​全域信号融合​​
  → ​​吊重​​（±1%精度）｜​​幅度​​（±0.1m）｜​​高度​​（±2cm）
  → ​​方位角​​（0-360°）｜​​风速​​（0-60m/s）｜​​GPS定位​​（±5m）
• ​​主动安全防御​​：预警+拦截+追溯
• ​​远程集群管控​​
  → 4G透传工况至监控平台｜远程锁机/解锁

​​3. 典型应用配置

​​平臂塔机安全部署标准方案​​

​​① 传感网络布局​​

• ​​塔顶​​：黑色风速传感器（抗16级台风）
• ​​吊臂​​：黄色行程限位器（防小车越位）
• ​​吊钩组​​：防过卷开关（钢丝绳终极保护）
• ​​钢丝绳固定端​​：银色重量传感器（应变桥式）
• ​​回转机构​​：灰色方位传感器（绝对值编码器）

​​② 控制终端​​

• ​​驾驶室​​：米白主控机（240×128蓝光液晶屏）

​​4. 核心优势​​

​​十五年验证的三大技术壁垒​​

​​✅ 可靠性​​
-20℃冷启动无延时｜95%湿度防凝露电路｜IP64防暴雨冲洗
​​✅ 极简运维体系​​
用户可独立完成移装
​​✅ 司法级追溯能力​​
航空级黑匣子支持事故1秒级场景还原

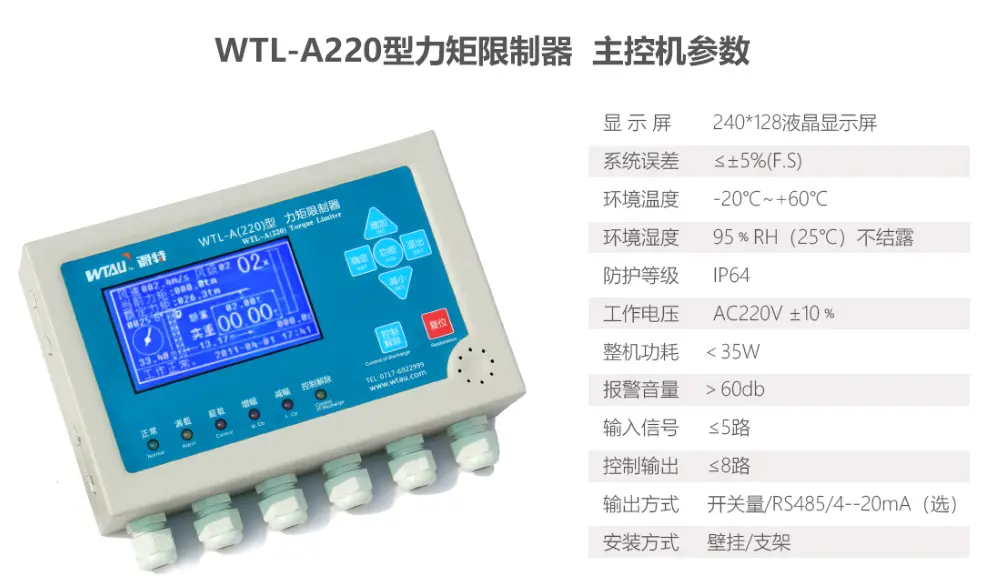

​​5. 技术参数

​

• ​​主控机性能​​
  → 屏幕：240×128工业液晶（强光可视）
  → 误差：≤±5% FS（国标要求≤±8%）
  → 功耗：＜35W（AC220V±10%）
• ​​环境耐受​​
  → 温度：-​​20℃~+60℃​​
  → 防护：​​IP64​​（防尘/防喷溅水）
• ​​扩展能力​​
  → 控制输出：≤8路继电器（触点10A/220V）
  → 通讯接口：RS485/4-20mA（支持定制）

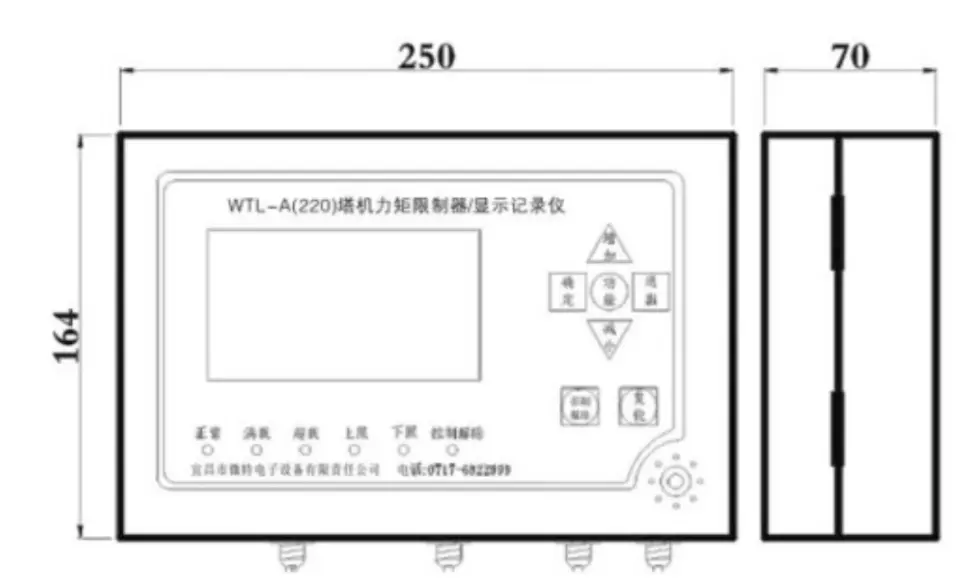

​​6. 安装规范

​
​​工业紧凑型设计​​

• ​​机身尺寸​​：长​​250mm​​ × 宽​​164mm​​ × 厚​​70mm​​
• ​​关键结构特征​​：
  → ​​按键区​​：右侧十字键（↑↓←→确认）+独立复位键
  → ​​状态灯​​：6色LED指示（超载/满载/高度限位等）
  → ​​底部接口​​：
  ・电源输入：AC220V三芯插座
  ・信号输入：6路航空插孔（对应传感器）
  ・控制输出：8路端子排
• ​​安装方式​​：
  → 壁挂：背部4×φ5mm孔（孔距220×150mm）
  → 支架：标配L型转接板（抗振动设计）
