Système de surveillance et de gestion de la sécurité pour les arrêts de porte

1. introduction et utilisations

WT-SMS-08 Système de surveillance et de gestion de la sécurité pour les blocs-portes(également connu sous le nom de boîte noire de surveillance intelligente de grue portuaire) conçu pour la sécurité de la manutention portuaire, grâce à la surveillance en temps réel de l'état de fonctionnement de la grue à portique, pour prévenir les accidents de basculement par collision et réaliser la planification des opérations à distance. Le système recueille des paramètres tels que la capacité de levage, l'amplitude de guindage, l'angle d'orientation, etc. avec une période d'échantillonnage ≤10 ms, et déclenche automatiquement une alerte rapide lorsque la vibration du mécanisme dépasse la norme ou que la charge dépasse la limite, et crypte les données et les stocke dans une unité de stockage de qualité militaire.

Ce système est spécialement conçu pour les grues portuaires soumises à des vibrations à haute fréquence et fonctionnant en continu pendant de longues périodes.Équipement de surveillance renforcéeposséderRésistance à la corrosion saline, 10 000 chocs, protection IP66Caractéristiques de protection à triple noyau.

2) Base de développement des produits :

GB/T 28264-2017 Système de surveillance et de gestion de la sécurité des grues

3. les principaux scénarios d'application :

Les portiques de quai sont largement utilisés et se concentrent sur un scénario d'application rigide :

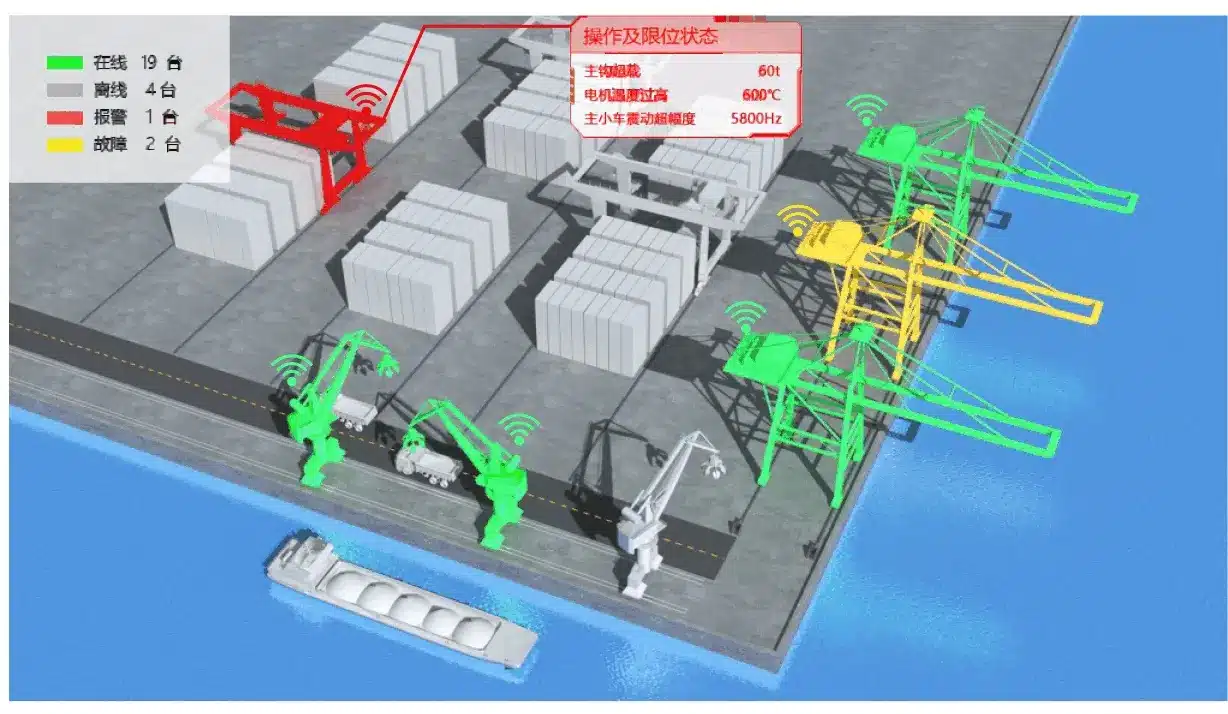

Cockpit de visualisation des données panoramiques
▶ Affichage dynamique multimodal : animation / graphiques 3D / texte / rendu synchrone quadridimensionnel de la courbe
▶ Cluster → autonome → organisation surveillance de la pénétration de l'état à trois niveaux

Centre d'alerte précoce intelligent
▶ Fenêtre d'alarme en temps réel + lien son et lumière (surcharge/déplacement, dépassement/anomalie de l'agence)
Les enregistrements d'alarme sont automatiquement associés aux clips vidéo.

Atelier sur la profondeur des données historiques
▶ Récupération à la milliseconde de 10 ans de dossiers d'exploitation
▶ Analyse de la carte thermique de la fréquence des failles
Génération en un clic de rapports de conformité (Excel/PDF/PPT)

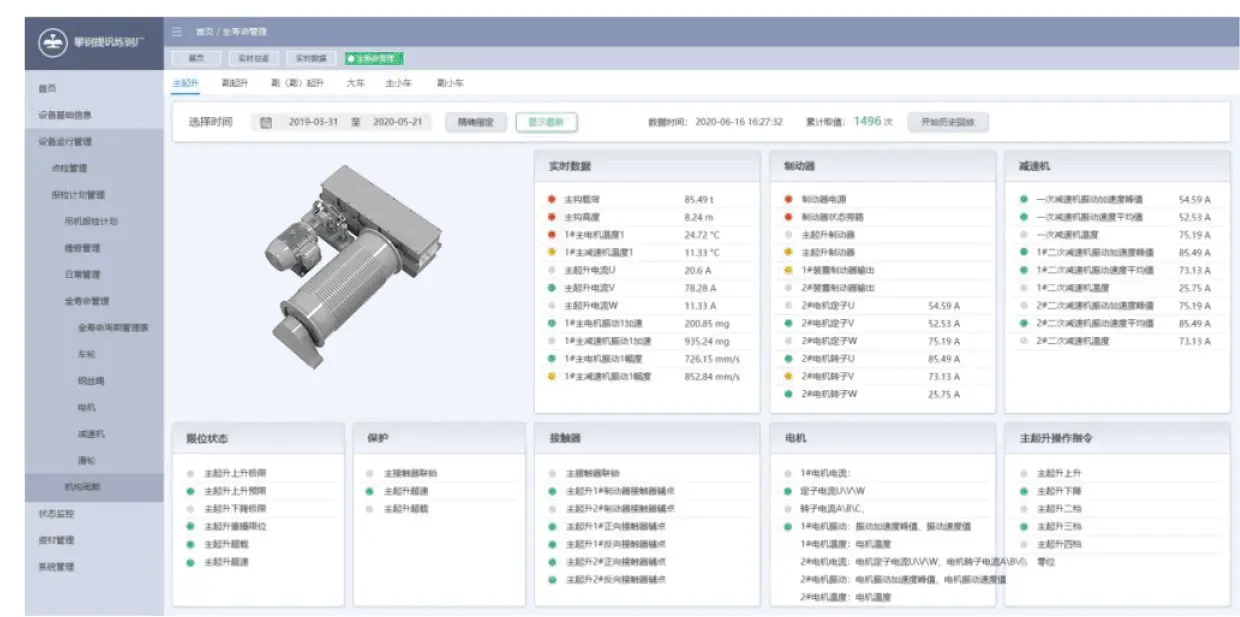

Système de contrôle vidéo à distance sur le terrain
▶ Retour synchronisé de la cabine et du crochet en vidéo HD double vue
▶ Prise en charge de l'archivage des annotations vidéo (marquage des opérations clés)

Aide à la décision Kanban
Modèle d'évaluation de l'état de santé des équipements
▶ Rappel intelligent des intervalles de maintenance
▶ Diagramme radar pour la prévision des risques de sécurité

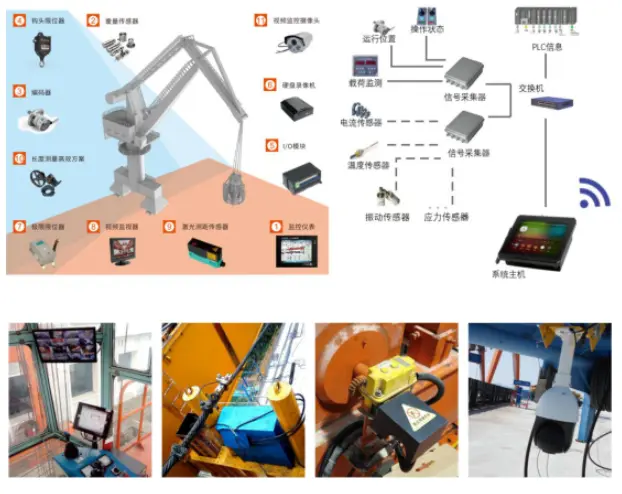

4. configurations pertinentes :

Le graphique ci-dessus, par exemple, est divisé en trois catégories principales :

Capteurs de position : surveillance de la charge, position de marche, état de fonctionnement.

Capteurs environnementaux : courant, température, vibration, stress, etc.

5. les caractéristiques structurelles et fonctionnelles :

Centre de surveillance en temps réel à cinq dimensions

Présentation synchronisée de chiffres/caractères/graphiques/courbes/sons pour l'état de la grue, contrôle centralisé au bureau

Moteur de données à cycle de vie complet

Stockage crypté de 10 ans de données historiques

Filtrage multicritères à la milliseconde (heure/agence/type de défaut)

Génération automatique de cartes thermiques pour les statistiques opérationnelles

Centre d'alarme intelligent

Trois niveaux d'alarmes sonores et visuelles (avertissement/limite/arrêt d'urgence)

Les enregistrements d'alarme sont automatiquement associés aux clips vidéo

Fréquence d'échec Statistiques de la liste TOP5

Système de diagnostic bimodal

Diagnostic en temps réel : localisation à distance des composants défectueux sur la base des données des capteurs

Analyse approfondie : les données historiques retracent la chaîne des défaillances et proposent des solutions de réparation.

6. les avantages de la performance de base :

Hébergement interactif de haute qualité

Écran TFT-LCD importé de 60 000 couleurs｜Cette page est destinée à vous servir de référence.Affichage dynamique tri-mode(chiffres/graphiques/caractères)

État Couleur AlerteNavigation tactile à commande vocale(protection contre la poussière et les dommages physiques)

≥ 180 jours de stockage localAucune perte de données en cas de panne de courant

Protection industrielle sur l'ensemble du site

+ Circuit triplement renforcé : composants de qualité militaire + Triple couche de peinture antirouille + Tests de température et de vibration très basses
+ Système de protection étanche contre les poussières : boîte à poussière IP66 + presse-étoupe pour empêcher les poussières métalliques de pénétrer dans l'appareil.

compatibilité écologique ouverte

transformation non intrusiveModule d'E/S professionnel compatible avec l'approvisionnement direct et la communication PLC à double canal

Extension de l'interface complète : RS232/485+USB+Gigabit Ethernet｜.Mise à jour du programme à distance en quelques secondes

Logiciel de renseignement sur la qualité métallurgique

Données autocorrectives/sauvegarde en quelques secondes/récupération en un clic

Base de connaissances pour le dépannageAmélioration de l'efficacité de la mise en service 70%

Contrôle à distance de l'ensemble du champ

Transmission double des données et de la vidéo｜OfficeSurveillance en temps réel de l'état de la grue

10 ans d'exploration de données historiquesGénération de rapports sur la prise de décision en matière de sécurité

7. l'interface du système :

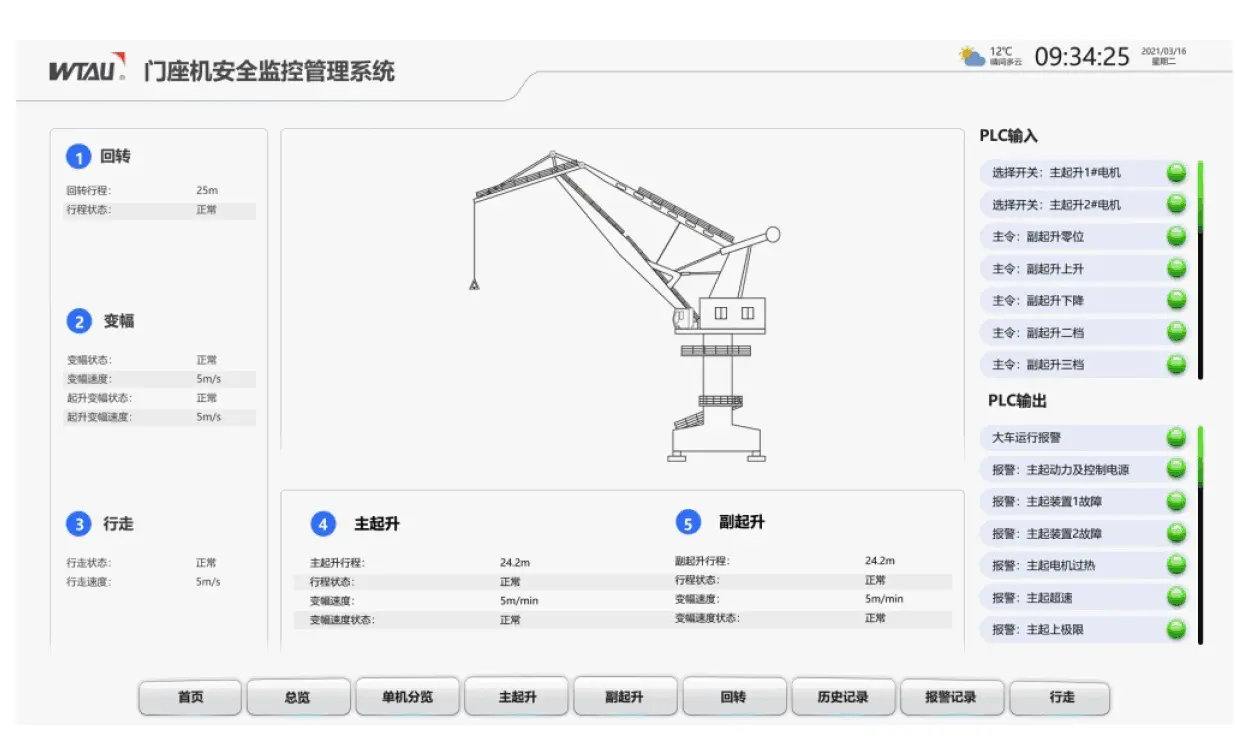

Interface autonome pour le système de surveillance et de gestion de la sécurité des machines de porte

Interface organisationnelle pour le système de surveillance et de gestion de la sécurité du gestionnaire de porte

8. conclusion

WT-SMS-08 Système de surveillance et de gestion de la sécurité pour les blocs-portesLes données de surveillance sont également analysées et traitées en profondeur afin de réaliser des fonctions telles que la surveillance du crochet glissant et l'alerte précoce du frein du palan, le diagnostic logique des défauts de contrôle et l'alerte précoce de la durée de vie des principaux composants de contrôle.
