WTL-A200力矩限制器

​1. 产品简介​

​

​​WTL-A200力矩限制器​​是微特电子历经​​15年市场验证​​的起重机智能安全控制核心。采用240×128大屏蓝光液晶显示器，实时动态刷新主钩载荷、吊臂幅度、载荷率等关键参数。当载荷率突破时，屏幕瞬间转红并触发＞60dB蜂鸣警报，为汽车吊、港口门机等设备提供国标级超载防护。

​​2. 主要功能​​

​​五维信号融合监控与双重防护​​

• ​​全域信号采集​​
  → 同步处理​​2路重量信号​​（如SHL测力传感器）+ ​​1路角度信号​​（吊臂倾角）+ ​​1路高度信号​​（防过卷）+ ​​1路测长信号​​（幅度反馈）
• ​​三级安全响应​​
  → ​​载荷​​：屏幕黄闪提示
  → ​​超载​​：红灯锁定界面+声光报警
  → ​​极限​​：自动切断卷扬动力
• ​​扩展控制接口​​
  → 5路继电器输出控制外围设备
  → RS485/4-20mA支持远程集控

​​3. 典型应用配置

​

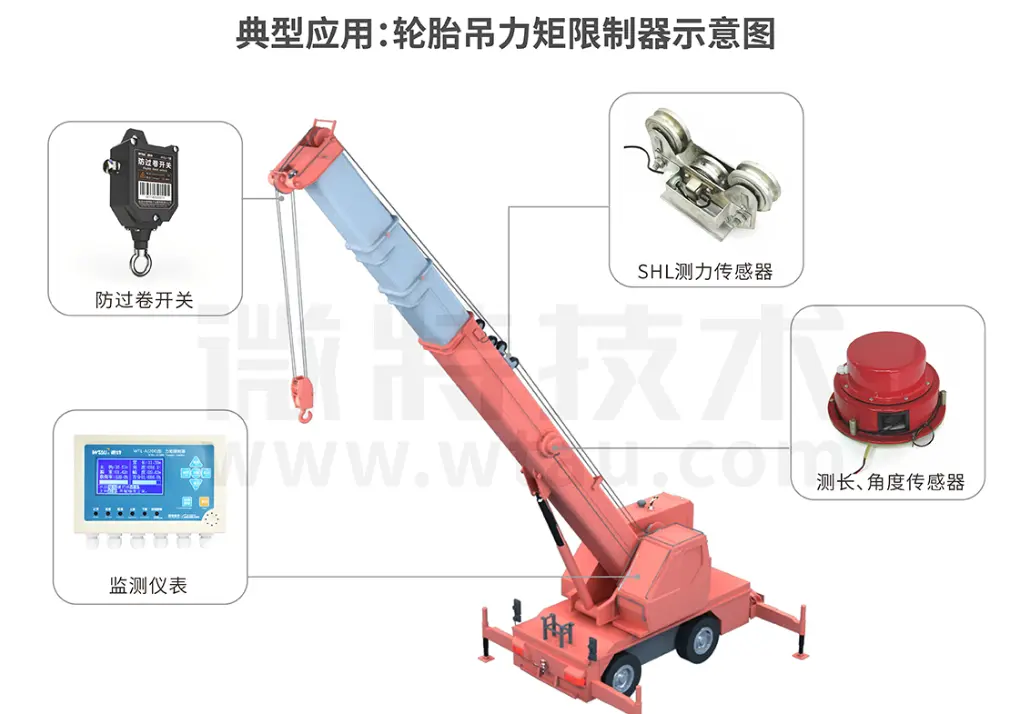

​​轮胎起重机防护方案​​

​​① 传感网络部署​​

• ​​吊钩顶部​​：防过卷开关（上图黑色部件）
• ​​钢丝绳固定端​​：SHL测力传感器（上图银色模块）
• ​​吊臂铰点​​：测长&角度一体传感器（上图红色设备）

​​② 控制终端​​

• ​​驾驶室仪表​​：米白色主机（上图标注”监测仪表”）
  → 实时显示：”主钩16.5t｜重量01.42t｜载荷率120.0%!”（上图屏幕模拟）

​​4. 核心优势​​

​​十五年验证的工业级可靠性​​

​​✅ 扩展无界​​
预留双通讯接口，直连室外LED大屏显示工况数据
​​✅ 超长寿命​​
全密封金属外壳 + 宽温芯片（-20℃~60℃），使用寿命10年之久
​​✅ 三分钟移装​​
用户可独立完成重置调试

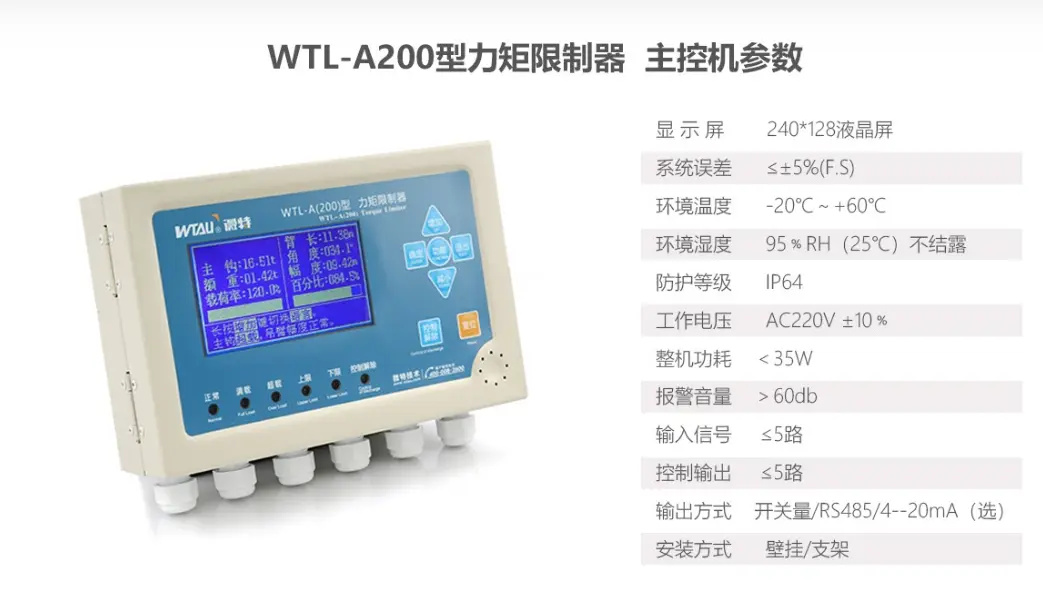

​​5. 技术参数

​

• ​​监测精度​​：系统误差≤±5%（远优于国标±8%）
• ​​环境耐受​​：95%湿度不结露｜IP64防尘防水（耐受高压水雾）
• ​​电气特性​​：
  → 供电：AC220V±10%｜功耗＜35W（连续运行不降频）
  → 控制输出：5路继电器（触点容量10A/220VAC）
  → 报警音量：＞60dB（15米清晰可辨）
• ​​刷新速度​​：关键数据200ms实时更新

​​6. 安装规范

​
​​工业机柜兼容设计​​

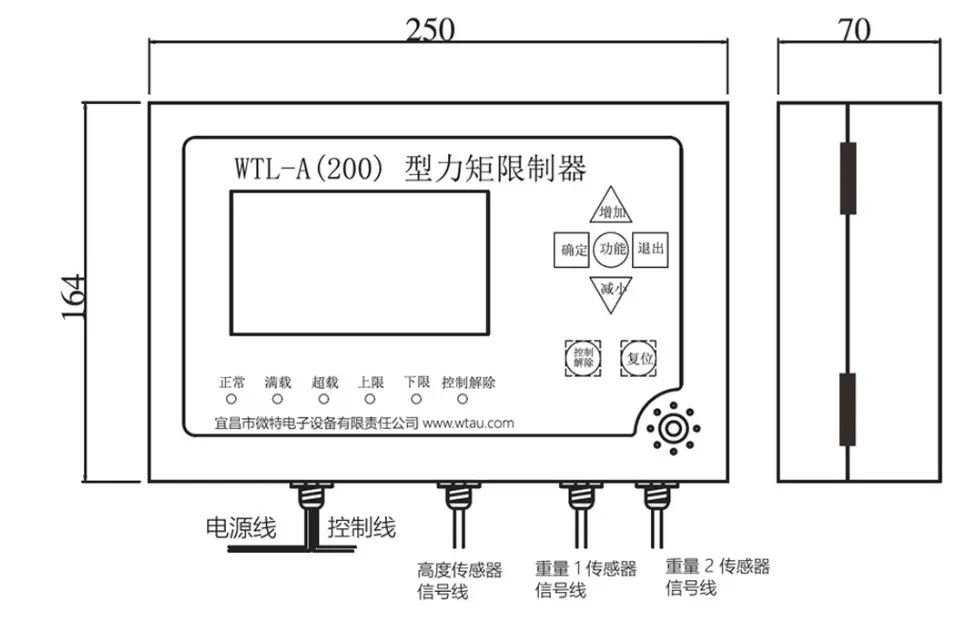

• ​​外形尺寸​​：长250mm × 高164mm × 厚70mm（约A4纸大小）
• ​​核心特征​​：
  → ​​物理按键区​​：右侧5键布局（增加/确定/功能/退出/减小）
  → ​​应急控制键​​：底部独立”控制解除”+”复位”黄色按钮
  → ​​线缆定义​​（底部接口从左至右）：
  • ​​电源线​​：AC220V输入（棕色/蓝色线）
  • ​​控制线​​：继电器输出（黄色组）
  • ​​高度传感​​：防过卷信号（绿色）
  • ​​重量传感​​：主/副钩测力（灰色/白色）
