移动式起重机安全监控系统：履带吊、汽车吊智能化系统

1. 行业痛点

​​法规强制下的安全真空​​

• ​​监管滞后性​​：传统履带吊安全依赖人工点检，无法实时捕获突发风险（如瞬时超载、结构应力突变）。
• ​​恶劣工况失控​​：野外作业时，大风、斜坡、盲区障碍等动态风险缺乏联动保护机制。
• ​​事故追溯困境​​：故障发生后，操作流程与设备状态难以精准回溯。
• ​​改造合规风险​​：未选择具备 ​​342,000KN·m力矩限制器资质​​ 及《安装改造维修许可证》的服务商，系统可能被判无效。

依据TSG51-2023新规，200t以上履带吊需强制加装安全监控系统。

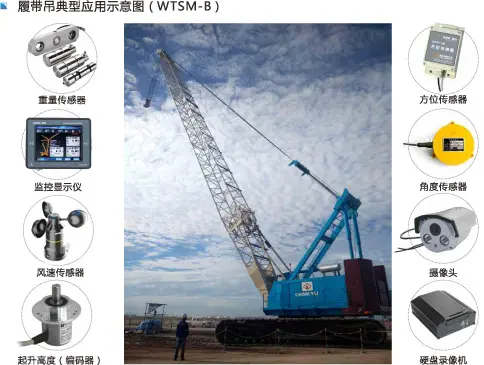

2. 解决方案 – 履带吊应用场景

​​WTSM-B系统全场景防护闭环​​

• ​​动态监测层​​：
  • ​​重量传感器​​实时感知吊载负荷，精度±0.5%；
  • ​​角度/方位传感器​​联动计算臂架姿态与作业半径；
  • ​​风速传感器​​监测0-60m/s风速，触发大风降效保护。
• ​​智能控制层​​：
  • ​​CAN总线通讯​​整合32路以上传感器信号；
  • ​​无源开关量+4-20mA接口​​兼容所有品牌PLC。
• ​​可视化管理层​​：
  • ​​防抖摄像头+DVR​​记录盲区作业，支持卷扬跳绳AI识别；
  • ​​驾驶室触控屏​​实时显示力矩百分比、倾角风险值。
• ​​云端预警层​​：
  • ​​4G/5G远程透传​​GPS位置、工况数据至监控中心；
  • ​​三级报警机制​​：本地声光→自动降速→远程强制停机。

3. 核心技术

​​三重复合防护架构​​

• ​​高精度感知技术​​：
  • 双轴倾角补偿抗履带振动，消除地形倾斜误差；
  • 脉冲编码器监测卷扬高度，分辨率达1mm。
• ​​边缘计算内核​​：
  • 嵌入式主机运行力矩算法，支持2000t级超载预判；
  • 毫秒级响应溜钩趋势，提前2秒触发制动。
• ​​AI视觉增强​​：
  • 1080P广角镜头智能识别吊钩轨迹异常；
  • 硬盘录像机存储超6个月视频，满足事故溯源。

4. 核心优势

​​源自平台特点的八大竞争力​​

• ​​全接口兼容​​支持无源开关量、4-20mA模拟信号、脉冲量及Can总线扩展，直连各品牌PLC控制系统。
• ​​国标认证保障​​通过GB/T 28264-2017认证，符合TSG51-2023对200t+履带吊的强制要求。
• ​​云端双通道管理​​► ​​实时监控​​：远程查看GPS位置、工况数据、视频流；

  ► ​​记录备查​​：操作日志、故障信息云端存储超6个月。

• ​​预测性维护​​对常规故障自诊断预警（如轴承过热、钢丝绳损伤），保存分析报告指导维护。
• ​​无接触运维​​支持远程参数下载、程序升级、故障修复，减少现场停工。
• ​​司法级安全​​独立密码保护操作权限，数据篡改自动锁存报警。

5. 配置清单

​​系统硬件全域覆盖​​

• ​​感知终端​​
  • 重量传感器（吊钩滑轮组）
  • 角度传感器（臂架根部销轴）
  • 超升高度编码器（卷筒轴端）
  • 方位传感器（转台中心，GPS+陀螺仪）
  • 风速传感器（臂架顶端）
• ​​控制中枢​​
  • 主机控制单元（防尘电控柜，IP65防护）
  • I/O通讯模块（CAN总线扩展枢纽）
• ​​交互存储​​
  • 监控显示仪（驾驶室触控屏，65K真彩）
  • 硬盘录像机（存储4路摄像头视频）
  • 广角防抖摄像头（臂架中部/驾驶室顶）
