抱杆监测系统：型号WTL-A170V2

1、简介及用途：

WTL-A170V2系列抱杆安全监测系统主要用于两路及以下重量信号及两路角度信号、两路吊钩高度防过卷信号的监控，可用于双摇臂抱杆、汽车吊、履带吊、门机、港口吊、等监控信号较多的起重设备。

2、适用于以下场景：

WTL-A170V2系列抱杆安全监测系统主要用于两路及以下重量信号及两路角度信号、两路吊钩高度防过卷信号的监控，可用于双摇臂抱杆、汽车吊、履带吊、门机、港口吊、等监控信号较多的起重设备。

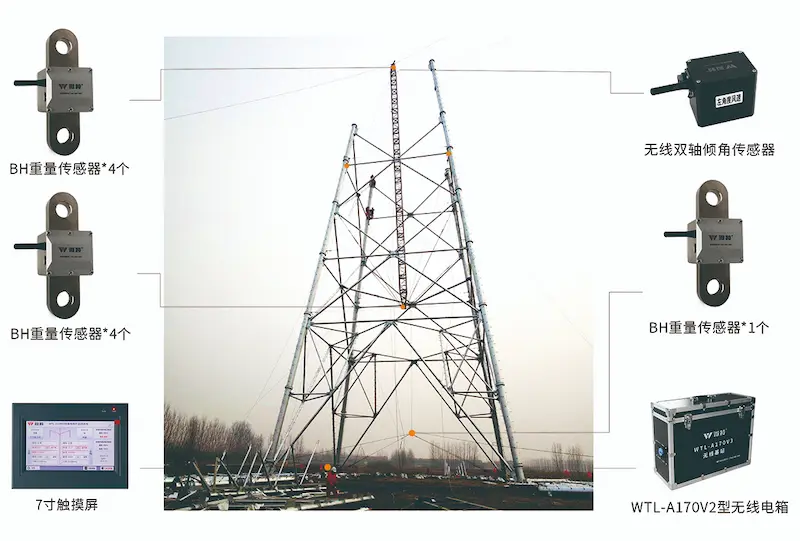

3、相关配置：

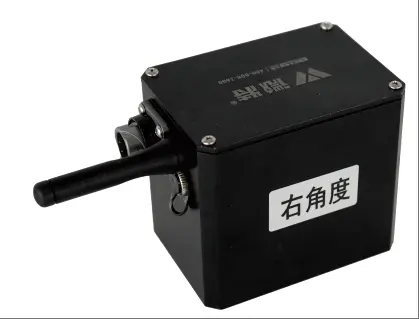

倾角传感器：倾角传感器是一种基于牛顿第二定律和惯性原理，通过测量重力加速度分量变化来检测物体倾斜角度的精密仪器，广泛应用于工程机械、航空航天、建筑监测等领域。

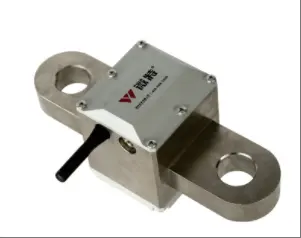

重量传感器：重量传感器是一种通过应变电测原理将物体重量转化为可测量电信号的精密装置，其核心组件包括弹性体、电阻应变片和惠斯登电桥电路，广泛应用于工业称重、物流运输及自动化控制等领域。

抱杆监测系统软件界面：所有的受力数据都可以从界面上清晰的显示，分析数据给与指导和报警。

3、结构与性能特点：

落地式抱杆监测系统技术优势：

a. 动态感知式安全控制​​
搭载MEMS倾角+拉线编码双传感技术，实时解析起吊角度、臂长、载荷等8维参数，建立三维力矩曲线模型

b. 多维度监控逻辑​​
• 重量监控：双路独立测重通道交叉验证
• 幅度管控：双摇臂变幅行程动态锁定
• 防过卷保护：双吊钩高度监测

c. 全工况覆盖算法​​
内置《GB12602-2009》标准数据库，快速完成额定载荷比对，触发三级响应：

预警：声光提示
报警：切断动力+4G推送工单
急停：紧急制动+北斗定位回传

d. 无线化工程升级​​
• 传感器：IP65防护+宽温域设计，电池组超长续航
• 传输系统：LoRa+4G双模冗余传输
• 终端显示：防爆手持终端实时刷新

e. 全场景适配能力​​
适用于双摇臂抱杆/汽车吊/门机等重型设备

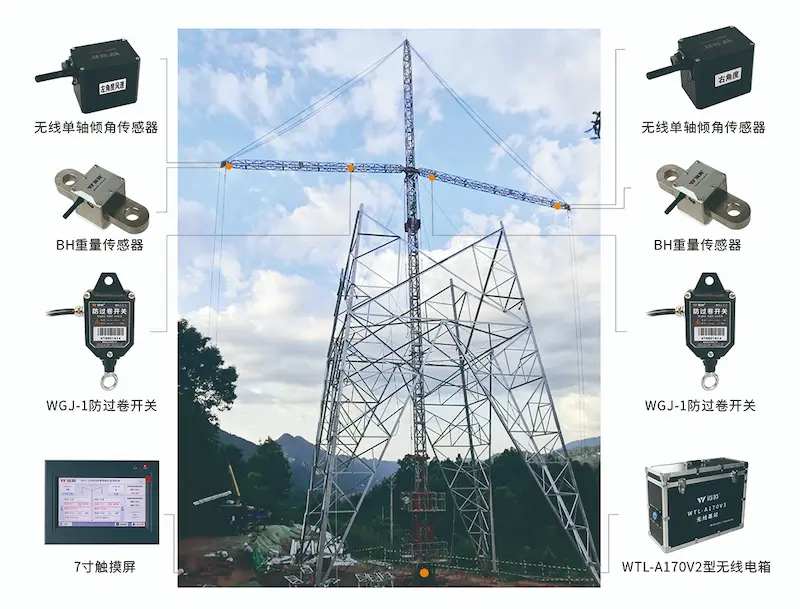

悬浮式抱杆监测系统技术优势：

功能与上面落地式抱杆监测系统类似，主要作用于悬浮式抱杆组塔上。

输电线路铁塔是电力新基建的重要支撑，各类铁塔组立安全监管事关作业人员的生命安全。传统铁塔组立施工，管理手段单一、监测设备简陋，安全风险高、可靠性低。为了解决高空作业安全监管问题，实时监控铁塔组立过程、确保悬浮抱杆组塔安全施工，微特技术有限公司针对抱杆组塔作业现场，推出悬浮抱杆作业安全状态在线监测系统装置，通过对组塔过程中关键节点的吊重、力矩、角度等多参量实时感知，实时监测组塔作业的状态，实现了对抱杆作业安全状态实时监测及风险预警，提升了铁塔组立过程的安全水平。

智能组塔抱杆组立动态在线监测装置，利用最新的MEMS传感器技术和无线通信技术，对组塔进行实时监测，当监测的前端数据超过设定阙值，系统能够通4G网络及时将预警信息发送至现地操作终端、项目部监控中心，一旦发现数据异常，则通过警灯、警笛、短信、微信等方式通知相关人员及时处理。

4、核心性能优势：

抱杆组塔施工过程，需根据现场实际情况而经常改变工况进行起重作业，如改变起吊角度(幅度)、起吊臂长等，而在不同工况参数下所能起吊的最大额定起重量及工作最大、最小变幅是不同的，因此需要一套装置对以上参数综合监测判断，作出起重机正常工作、满载、超载、变幅超上限、变幅超下限等工作状态的指示并相应报警、提示、控制，以保证起重机械的正常工作。

WTL-A170V2系列抱杆安全监测系统主要用于两路及以下重量信号及两路角度信号、两路吊钩高度防过卷信号的监控，可用于双摇臂抱杆、汽车吊、履带吊、门机、港口吊、等监控信号较多的起重设备。

6、技术参数：

型号：WTL-A170V2

系统误差：≤±5%（F.S）

整机功耗：＜35W

环境稳定：-20℃-70℃

报警音量：＞60db

相对湿度：90%RH(25℃)不结露

输入信号：≤3路

防护等级：IP65

控制输出：小于5路

输出方式：4-20MA

测量范围：双轴-30-+30

待机功耗：≤0.1w

7、典型应用：

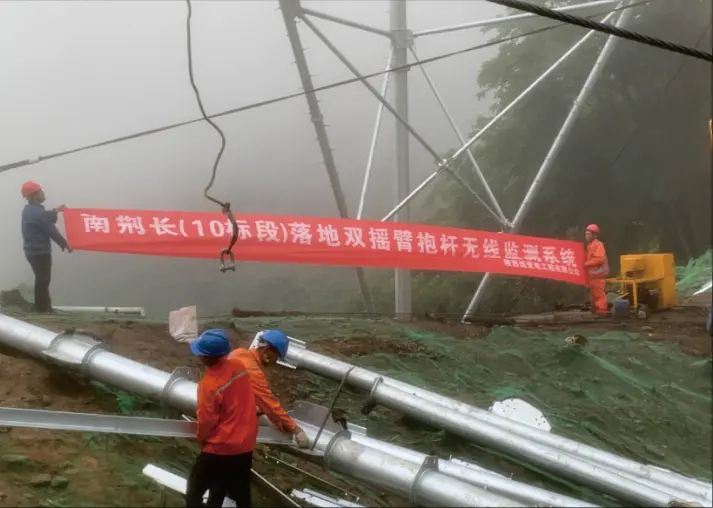

南荆长（10标段）落地双摇臂抱杆无线监测系统
