水利水电、泵站、船闸的钢制闸门长期浸泡在水体中，常年承受上下游水压冲击、水流冲刷、干湿交替腐蚀、泥沙摩擦，伴随启闭振动、温度应力变化。闸门主梁、边梁、支臂、止水埋件等金属构件极易出现应力超标、形变位移、锈蚀老化、焊缝开裂等隐患。传统闸门检测依靠年度停机人工探伤、肉眼巡检，巡检频次低、水下部位难以排查，微小结构损伤无法及时发现，一旦金属结构失效，会出现闸门变形漏水、启闭卡滞，严重时引发溃水、防洪失效重大水利安全事故。

闸门金属结构在线监测系统是针对水工钢制闸门打造的全天候智能化管控平台，依托水下耐腐蚀传感器、无线传输与云端平台，实现 24 小时不间断自动化监测。水利运维人员选型运维时常检索闸门金属结构在线监测系统有哪些、闸门在线监测主要监测什么内容，同时查询闸门结构型式、闸门检测规范、水工金属闸门试验标准，厘清闸门属于金属结构还是机电设备等基础问题。本文结合搜索关键词，完整拆解系统组成、监测项目、闸门结构知识、检测规范与落地应用，为水利工程数字化运维提供完整参考。

一、基础概念界定：闸门属于金属结构还是机电设备

水工闸门整体为复合设施，主体划分清晰：

闸门门体本体归类为水工金属结构：面板、主梁、次梁、边柱、吊耳、支铰、止水框架等钢制承重构件，属于水利金属结构范畴，也是闸门金属结构在线监测系统的主要监测对象。
启闭机、钢丝绳、液压油缸、电控柜属于机电设备：负责带动闸门升降启闭，不属于金属结构，常规金属结构监测仅做联动参考，不作为核心监测点位。

简单划分：承载挡水的钢制门体是金属结构；负责拉动闸门运转的动力装置为机电设备，二者管控、监测规范相互独立。

二、主流闸门结构型式适配监测方案

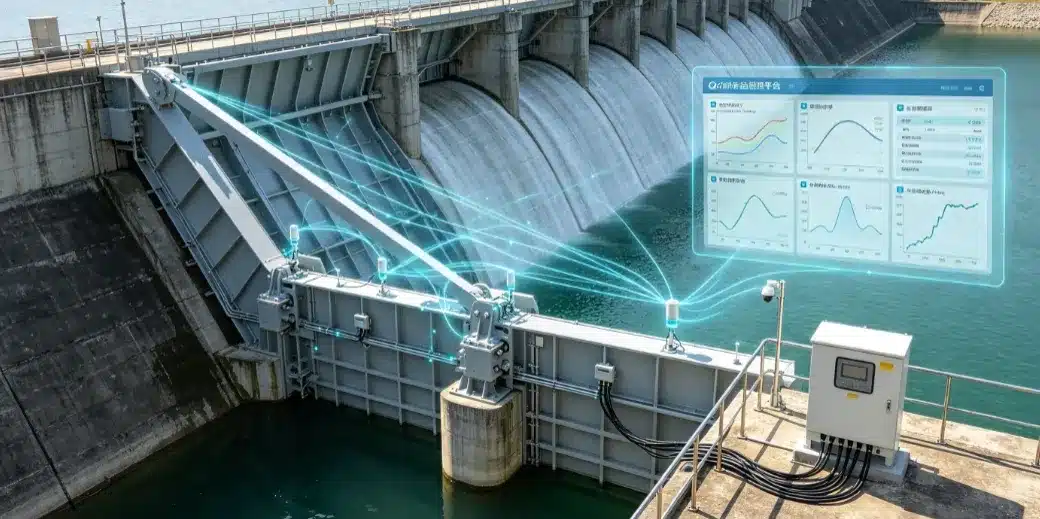

闸门金属结构在线监测系统

不同闸门结构型式受力特点差异大，闸门金属结构在线监测系统需要针对性布设传感器，常见水工闸门分类：

平面钢闸门：应用最广，含直升式、滑动式、滚轮式，主梁横向承压为主，重点监测主梁应力、门体竖向沉降、滚轮支铰形变。
弧形闸门：依靠支臂弧形承压，水流冲击力集中于支臂与支铰，监测重点为支臂应力、支铰位移、弧门径向变形。
人字闸门（船闸专用）：双向受压，侧重门缝开合位移、门扇对接应力、底枢顶枢磨损位移监测。
翻板闸门、快速闸门：动水启闭频次高，振动疲劳明显，额外增加振动、疲劳应力长期监测。

可依据闸门结构示意图、闸门内部结构图纸，精准规划传感器布点位置，避开止水、滚轮、启闭吊具等运动干涉区域。

三、闸门在线监测主要监测内容

整套闸门金属结构在线监测系统围绕金属结构安全设置多维度监测模块，完整覆盖结构受力、形变、腐蚀、环境、启闭全维度，也是闸门检测的核心数字化指标：

1、结构应力监测

在主梁、支臂、焊缝、吊耳等关键受力位置粘贴应变传感器，实时采集水压荷载下金属构件应力数值，识别应力过载、疲劳损伤，长期记录应力循环次数，预判金属疲劳开裂风险。

2、位移与形变监测

采用 GNSS、倾角、拉线位移传感器监测：闸门整体竖向沉降、横向偏移、面板凹凸变形；弧形闸门支铰窜动、门扇开合度偏差；人字闸门对接缝开合位移，精准捕捉结构形变。

3、腐蚀与温湿度监测

水下、水位变动区布设腐蚀传感器，监测钢结构腐蚀速率；同步采集环境温度、湿度、水体溶氧量，分析干湿交替、水质造成的锈蚀发展速度，辅助运维人员制定防腐除锈计划。

4、支铰 / 滚轮健康监测

针对弧门支铰、平面闸门行走滚轮，监测轴承振动、温度、位移磨损，预警卡滞、偏磨、销轴变形，避免启闭卡顿导致结构附加受力。

5、水流荷载与振动监测

布设水压、振动传感器，记录不同水位差下水压载荷，捕捉高速泄洪、闸门动水启闭带来的共振振动，防止振动引发焊缝疲劳断裂。

6、视频可视化复核

搭配水下高清摄像头、岸边监控，直观查看闸门面板锈蚀、焊缝破损、止水橡胶脱落、杂物卡堵，实现数据监测 + 画面双重核验。

四、闸门金属结构在线监测系统有哪些主流硬件组成

完整系统分为四层架构，适配户外、水下潮湿腐蚀水利环境：

前端感知传感层：防腐型应变片、位移计、倾角传感器、腐蚀探头、水压传感器，全部做防水防腐封装，可长期浸泡水下工作。
现场采集控制层：户外防水采集控制柜，汇总所有传感器信号，本地缓存数据，适配野外无市电场景搭配太阳能供电。
数据传输层：采用 4G/5G、光纤、LoRa 多模式传输，适配水库、偏远泵站信号环境，保障数据稳定回传。
云端管理平台层：电脑网页端、手机小程序，汇总全闸门监测数据，自动生成日报月报；应力、形变超标分级声光、短信预警，留存全周期数据，满足闸门检测归档要求。

五、闸门检测、水工金属闸门试验与闸门检测规范落地要求

（一）常规人工闸门检测分类

日常巡检：每月目视检查面板锈蚀、焊缝、止水、滚轮外观；
定期全面检测：按照水利规范每 3~5 年开展一次停机全面检测，包含壁厚测厚、焊缝探伤、支铰磨损测量；
专项检测：汛期过后、特大洪水、闸门大修后，开展专项应力形变复测。

（二）水工金属闸门试验配套要求

闸门新制造、大修改造后，必须开展水工金属闸门试验：静水承压试验、启闭动水试验、密封性试验，同时同步接入在线监测系统，记录试验全过程应力、位移数据，验证结构强度达标。

（三）通用闸门检测规范核心依据

监测、检测作业严格遵循水利行业标准：

SL 101 水工钢闸门制造安装验收规范；
SL 705 水工金属结构安全检测规程；

规范明确要求：大型重要水库、泄洪闸、船闸必须配套在线监测系统，替代部分高频人工检测，所有监测记录、检测报告留存归档，作为水利安全评级、除险加固的依据。

六、系统落地应用价值

补齐人工检测盲区，筑牢防洪安全底线

水下构件、常年淹没区域人工无法近距离检测，在线监测 7×24 小时不间断值守，汛期高水位无需停水即可掌握结构状态，提前预警开裂、变形溃漏风险，保障防洪、供水、航运安全。
降低运维巡检成本，优化检修周期

不用反复停水放空库区开展大面积人工探伤，依靠监测数据精准定位锈蚀、应力异常点位，实现定点靶向检修，减少放空蓄水带来的水资源损耗、生产停水损失。
全生命周期数字化台账，合规迎检便捷

系统自动汇总所有监测、试验数据，一键导出符合闸门检测规范的报表，轻松通过水利主管部门、防汛办的年度安全督查，完善闸门金属结构全生命周期档案。
指导防腐与结构加固方案

通过长期腐蚀、应力数据变化，精准判断腐蚀发展速度、疲劳风险，科学制定喷砂除锈、重防腐涂装、结构补强加固方案，避免盲目大修造成资金浪费。
