电力铁塔基坑监测系统

1. 产品简介及用途

产品简介：激光点云基坑智能测量系统依托三维激光雷达点云采集、SLAM多源数据融合算法开发，专为高压/特高压输电铁塔挖孔深基坑量身打造，替代传统卷尺、经纬仪、全站仪人工测量模式，设备一体化集成扫描、数据解算、成果输出功能，依靠手摇升降结构实现基坑内壁全周360°自动化扫描，配套自研解算软件自动核算桩深、桩径、基坑垂直度，测量精度满足国标毫米级管控要求。

适用用途：

• 应用场景：110kV~750kV架空输电线路铁塔基础挖孔基坑、圆柱形桩基基坑开挖验收测量，适配最大深度10m基坑；可在坡度＞35°、视线遮挡、雨雪扬尘野外复杂工况作业。
• 检测内容：自动实测基坑坑口宽度、底板孔径、开挖深度、基坑全段垂直度；实测数据对标国标规范，桩深、桩径误差控制≤±5mm，垂直度偏差≤1/100。
• 延伸用途：建筑工程圆柱桩基、小型井筒内壁几何尺寸验收测量，点云数据留存归档，实现施工质量溯源。

2. 产品结构与性能特点

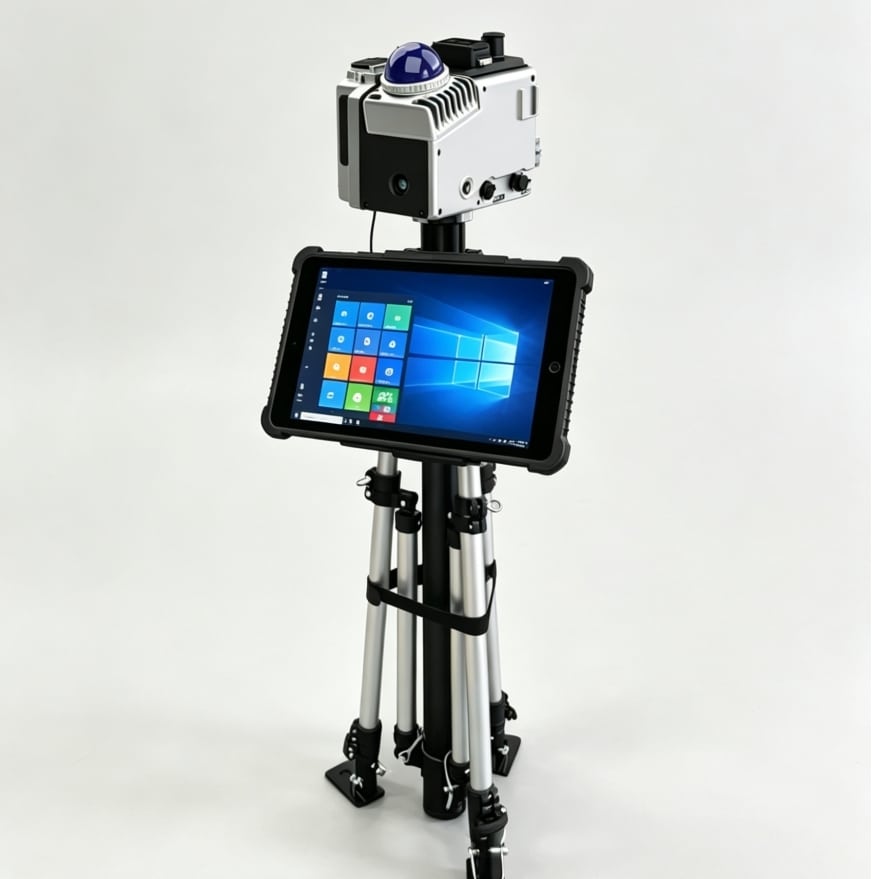

整机结构组成：整机由激光雷达测量主机、手摇伸缩三脚支架、10寸触控数据终端（平板）三大模块化部件组成，形成前端扫描采集-中端数据处理-后端分析归档闭环作业体系。

产品性能特点：

• 超高测量精度：平面、高程测量误差≤±5mm，点云密度100点/㎡
• 单人高效作业：全流程单人操作，效率较传统人工提升50%以上
• 全天候耐候作业：主机IP66防尘防水，-35℃~55℃稳定工作

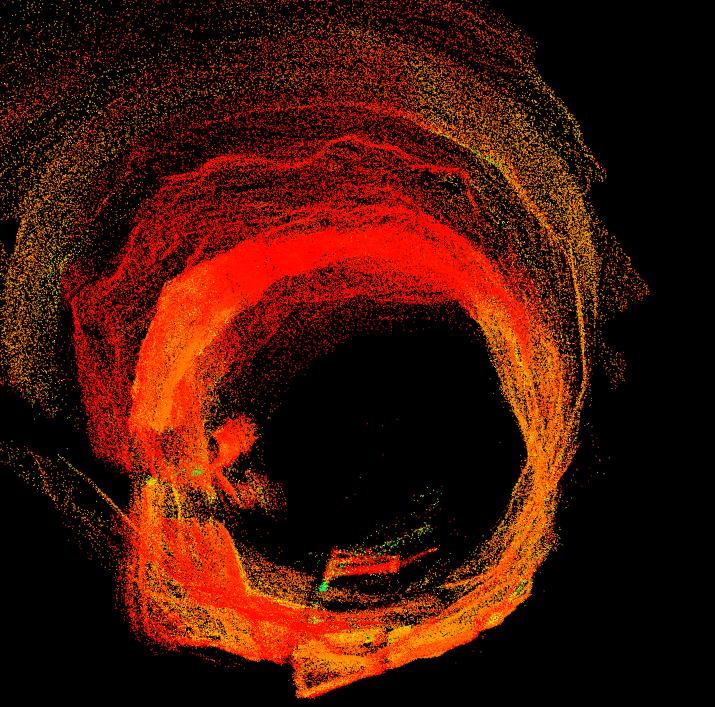

• 实时可视化：点云即时成像，三维模型、测量数值现场生成
• 便携轻量化：全套整机总重≤15kg，支架可折叠收纳
• 智能管控预警：超标自动提醒，数据一键导出CAD/Excel

3. 主要技术参数

4. 标准配置及选配

标准配置：

• PM-KJ300激光雷达主机×1台
• 手摇伸缩三脚升降支架×1套
• 10寸工业触控平板×1台
• 原厂锂电池×2块、专用充电器×1套
• 收纳包、数据线、说明书、检测报告
• 永久授权版解算软件

选配配件：彩色成像模组、外置RTK接收机、云端数据平台、备用电池、便携工具箱

5. 产品图片细节展示

• 雷达主机细节：激光器窗口、数据接口、快拆电池仓、密封防尘防水结构

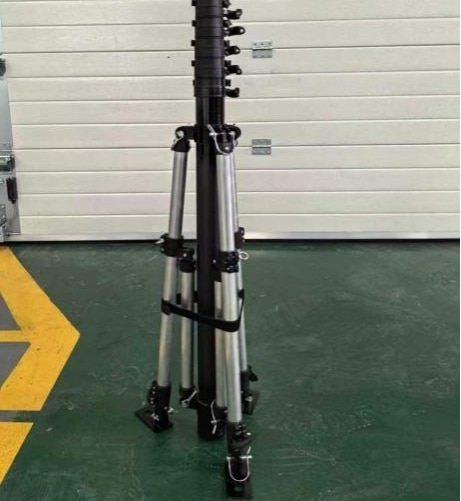

• 手摇支架细节：防滑脚垫、手摇升降旋钮、伸缩铝合金杆件

• 现场作业实景：基坑边缘架设、居中扫描作业场景

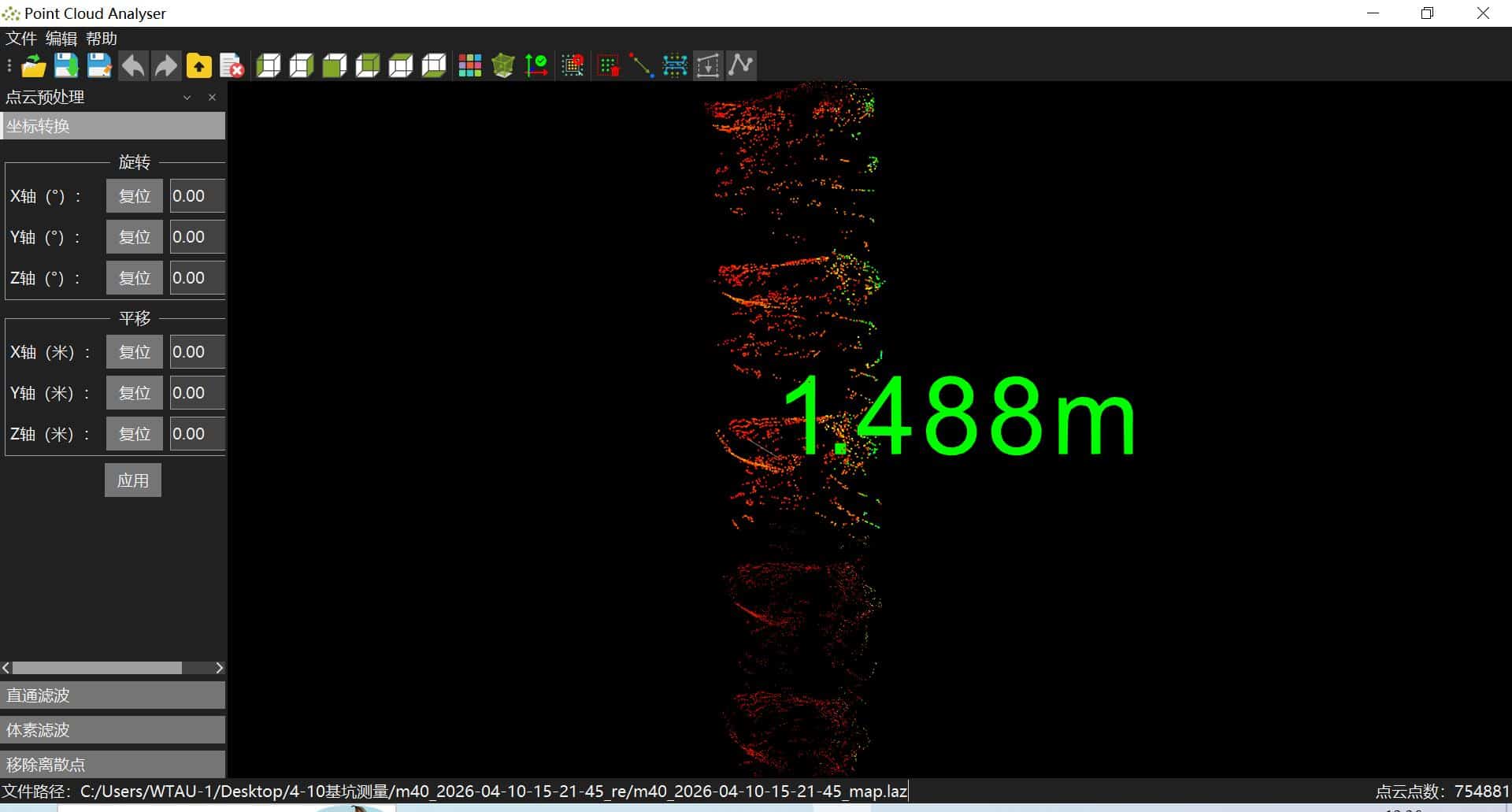

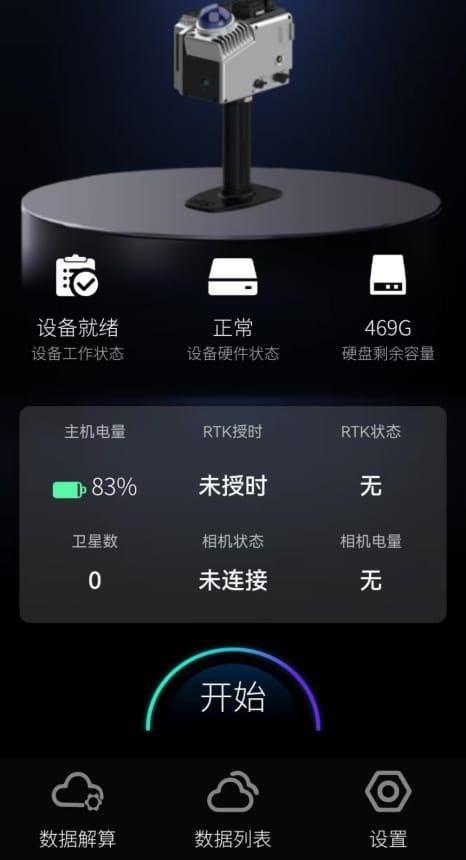

• 软件界面截图：采集界面、点云解算界面、报告导出界面

6. 产品视频展示

• 产品开箱视频：硬件细节、配件清点
• 野外实操教学视频：支架调平、设备架设、全流程操作
• 实测作业视频：现场扫描、自动测算、超标报警演示
• 软件操作视频：点云处理、报告导出、数据查询
• 恶劣环境测试视频：雨天、扬尘环境稳定性测试

7. 安装方式

1. 场地布设三脚架：放置于基坑坑边≥20cm平整地面，调平支架
2. 雷达主机装配：固定在支架顶端，装入电池，开机启动
3. 终端配对连接：平板开启程序，无线连接主机，完成设备自检
4. 基坑参数预设：录入设计深度、孔径、规范阈值，开启报警
5. 正式扫描采集：手摇升降雷达，匀速完成360°连续扫描
6. 数据解算导出：自动生成检测报告，导出Excel/CAD存档
7. 设备收纳：拆卸主机、收缩支架，装入专用收纳包
