WTL-A100N力矩限制器

1. 产品简介​

​
​​WTL-A100N力矩限制器​​是微特技术依据​​国标GB12602-2009与GB6067.1-2010​​研发的新一代起重机安全保护装置。它专为需要频繁调整工况的起重机设计，通过实时监测重量、角度等关键参数，动态计算实际力矩值。当载荷逼近临界状态时，系统自动触发声光报警并切断危险操作，有效预防超载事故。其一体式防震结构和高抗干扰特性，尤其适合野外恶劣工况。

​​2. 主要功能​​

​​三重安全防护与智能控制​​

• ​​四通道信号采集​​
  → 同时接入重量传感器（mV信号）、角度编码器（0-5V）、幅度传感器（4-20mA）等4路信号
  → 支持液压/机械式起重机混合监测
• ​​动态力矩计算​​
  → ARM处理器每秒100次实时运算
  → 载荷预警→红灯报警→强制断电
• ​​故障自愈机制​​
  → “看门狗”电路自动复位死机（无人工干预）
• ​​数据透传扩展​​
  → RS485接口直连PLC或远程监控平台

​​3. 典型应用

​
​​汽车起重机安全防护典范​​

• ​​场景痛点​​：
  野外工地频繁变幅作业，传统机械限位器易受颠簸干扰失效
• ​​解决方案​​：
  → ​​重量监测​​：主钩钢丝绳张力传感器（图3右侧银色模块）
  → ​​角度监测​​：吊臂根部倾角仪（图3黄色设备）
  → ​​联动控制​​：驾驶室主机超载时自动锁死卷扬
• ​​用户价值​​：
  某物流公司25吨汽车吊加装后，超载误操作率大幅度下降

​​4. 核心优势​​

​​十年验证的工程级可靠性​​

• ​​硬件​​
  → 工业宽温芯片（-30℃~70℃）｜三级防雷电路｜15KV静电防护
• ​​零学习成本操作​​
  → 3键控制：设置/确认/切换｜故障代码语音播报
• ​​终身免维护设计​​
  → 全密封金属外壳防尘防水｜电路板三防涂层
• ​​五分钟移装​​
  → 航空插头快拆结构｜无需重新标定

​​5. 技术参数

​

• ​​信号处理​​：4路模拟量输入（mV/mA/0-5V）
• ​​精度等级​​：系统误差≤±5%（国标要求≤±8%）
• ​​环境耐受​​：温度-30℃~70℃｜湿度95%无凝露
• ​​电气特性​​：
  → 供电：DC24V（±20%）｜功耗＜8W
  → 输出：2路继电器（5A/250VAC）
• ​​防护等级​​：IP65（防喷水防粉尘）

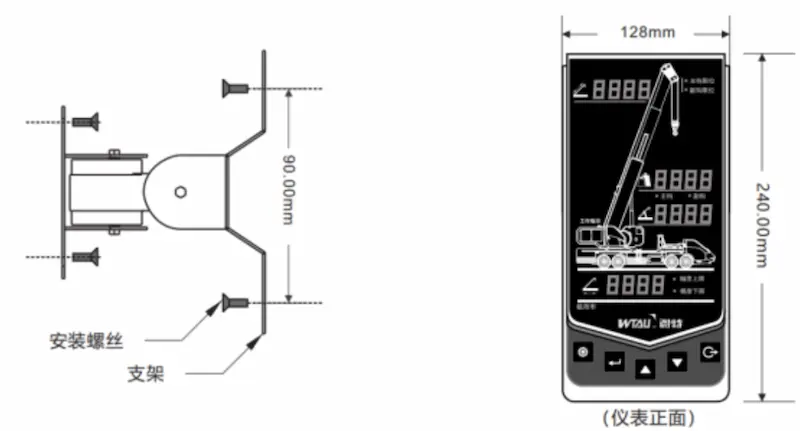

​​6. 尺寸与安装

​
​​紧凑型工业设计​​

• ​​主机尺寸​​：长128mm × 宽240mm × 高90mm
• ​​安装方式​​：
  → ​​支架固定​​：利用背部4个安装孔（
  → ​​嵌入式安装​​：控制台开孔
• ​​线缆接口​​：
  → 底部进线
  → 顶部急停按钮
