Sistema integrado de monitoreo de marina de la grúa

1. Descripción general del sistema

El inteligente sistema de seguimiento de la hidráulica y de elevación de la seguridad de las plataformas digitales es un control de seguridad, solución especialmente diseñada para las plataformas de perforación, barcos de la cubierta de las grúas y de los diversos tipos de la ingeniería offshore equipos de elevación. El sistema se basa enEn tiempo Real de monitoreo en línea de multi-canal hidráulico de presión de aceite y temperatura del aceiteComo el núcleo, se integra a la multi-dimensionalidad de los módulos, como la carga de torque de análisis, boom luffing de medición de ángulo, ambientales y de la velocidad del viento de monitoreo.

En vista de las muy duras condiciones de trabajo de alta aerosol de sal, la alta humedad y fácil de contaminación por petróleo en el océano, el hardware de este sistema adopta una alta protección de diseño, que permiten recoger el levantamiento de peso de los principales y auxiliares de los ganchos, el ángulo del brazo de elevación, la presión hidráulica de la grúa, la temperatura del aceite del sistema y el tiempo real de la velocidad del viento todo el día. Cuando se enfrentan a condiciones de trabajo anormales tales como la hidráulica, la sobrepresión, la temperatura del aceite de sobrecalentamiento, sobrecarga o fuertes vientos, el sistema inicia automáticamente la luz y el sonido de las alarmas y realizar control con bloqueo de seguridad, efectivamente cumplen los estrictos requisitos de supervisión marítima, de la plataforma de supervisión de seguridad y el equipo especial de cumplimiento anual de inspección.

2. Núcleo de características funcionales

• Multi-canal de control dinámico de la presión de aceite y temperatura del aceite：El sistema puede recoger de forma independiente la presión del núcleo de la grúa de tuberías, tales como la principal gancho, gancho auxiliar, luffing y rotación (0~60MPa) y el global de la temperatura del aceite del sistema hidráulico (0~150℃). Los usuarios pueden establecer independientemente multi-nivel de alerta y alarma de los umbrales de emisión de alarmas antes de tubería de fugas de la válvula de sobrecarga, aceite hidráulico, el envejecimiento o el sello de la quema, lo que reduce considerablemente alta offshore costos de mantenimiento.
• Integrada multi-parámetro misma pantalla：La presión de aceite, temperatura del aceite, el actual levantamiento de peso, rango de operación, de ángulo de pluma, y los datos de velocidad del viento son el centro presenta en una interfaz, y varios de presión de aceite independiente de la paginación y detallada de visualización son compatibles, y el estado es claro de un vistazo.
• Inteligente jerárquica de advertencia de seguridad y enclavamiento：Jerárquica recordatorios son dadas para diferentes condiciones de trabajo y el grado de peligro. Cuando el peligro secundario se alcanza el umbral, el sistema automáticamente se cortará la circulación en la peligrosidad de la dirección, la eliminación de elevación de los accidentes y los daños mecánicos de la fuente.
• Multi-mar condición de la curva de carga de la gestión：Construido en la base de datos de índice de carga adecuado para la nave, fuera de la nave, y en virtud de onda diferentes condiciones de altura, con un solo clic de conmutación de la correspondiente elevación especificaciones de seguridad en función de las condiciones del mar.
• De alta precisión multi-punto de calibración independiente：La presión de aceite, temperatura del aceite, la carga y el ángulo de los módulos de soporte a todos independiente de la reducción a cero y la calibración de múltiples puntos, lo que efectivamente puede eliminar los errores causados por las diferencias individuales en la instalación de tuberías y sensores, y asegurar la precisión y fiabilidad los resultados de la vigilancia.
• Uno-haga clic en copia de seguridad y recuperación rápida de los parámetros：Se admite el archivo de datos, tales como los parámetros de configuración, la presión del aceite de los umbrales y los límites de temperatura de la máquina entera. Se puede restaurar rápidamente después de la rutina de mantenimiento o sustitución de los sensores, minimizando el tiempo para el apagado del equipo y puesta en marcha.
• Gran capacidad de almacenamiento de datos históricos：El sistema registra la presión de aceite, temperatura de aceite y carga de datos durante el proceso de la operación de todo el proceso, proporcionando un sólido soporte de datos digitales de inspección y control de seguridad de accidentes de trazabilidad.
• Marina-grado alto estándar de sistema de protección：El nivel de protección de clave de los sensores está por encima de IP67, y el núcleo del módulo de hardware adopta el doble de la capa impermeable y el salitre-sellado a prueba la tecnología, que está perfectamente adaptada a las condiciones extremas de la superficie del mar.

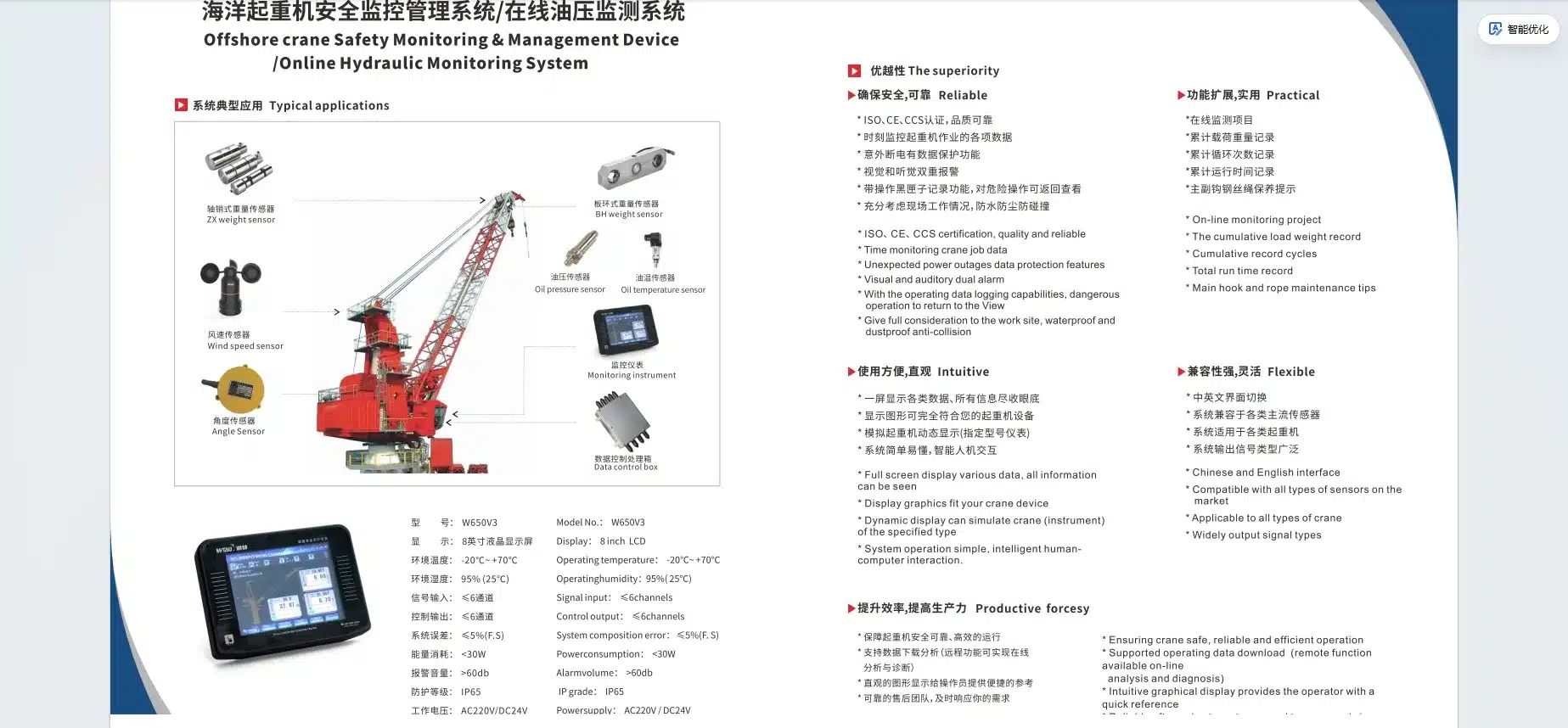

3. El estándar del sistema de configuración de hardware

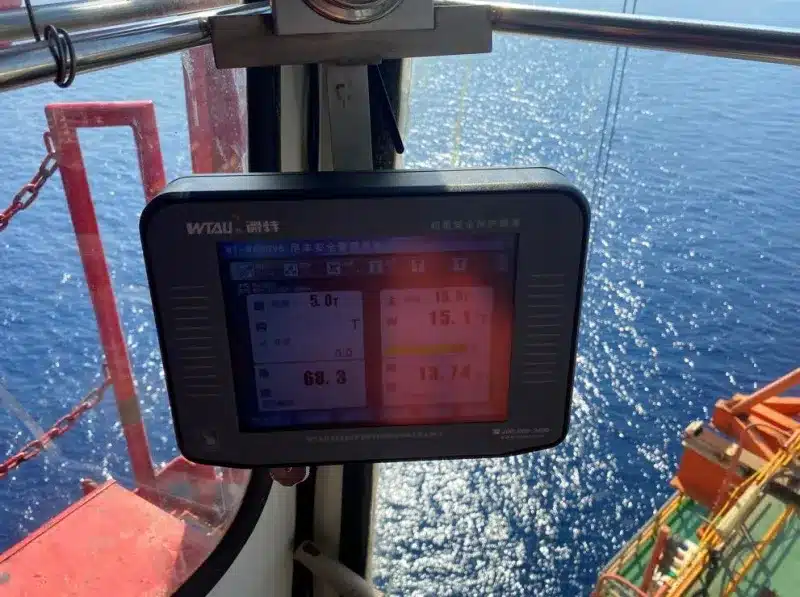

1. Industrial-grado toque maestro de pantalla

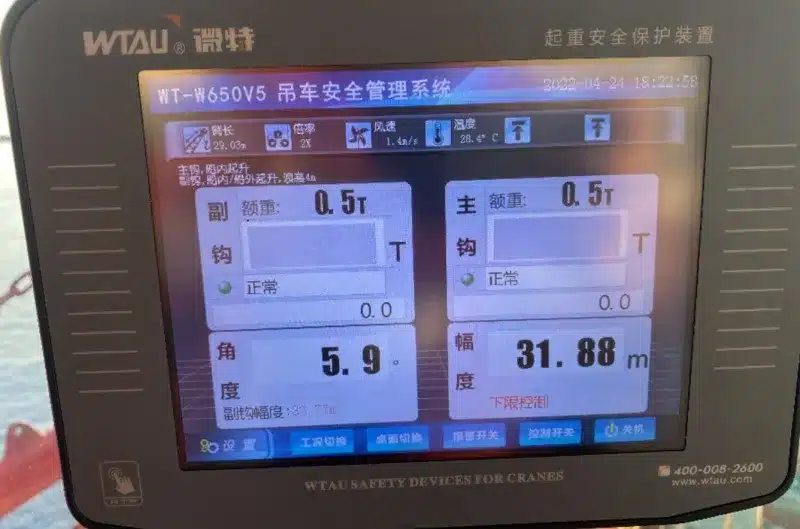

Se adopta una pantalla táctil de alta definición adecuada para la cabina de la instalación, proporciona una gráfica intuitiva interfaz interactiva, y soporta multi-idioma de conmutación. Hay un especial de control hidráulico de la página, que muestra la carga, la longitud del brazo, ángulo, velocidad del viento y ocho hidráulico de estado de los principales y auxiliares de los ganchos en la misma pantalla, y se integra funciones como la configuración de umbral, multi-punto de calibración, y el registro histórico de la consulta.

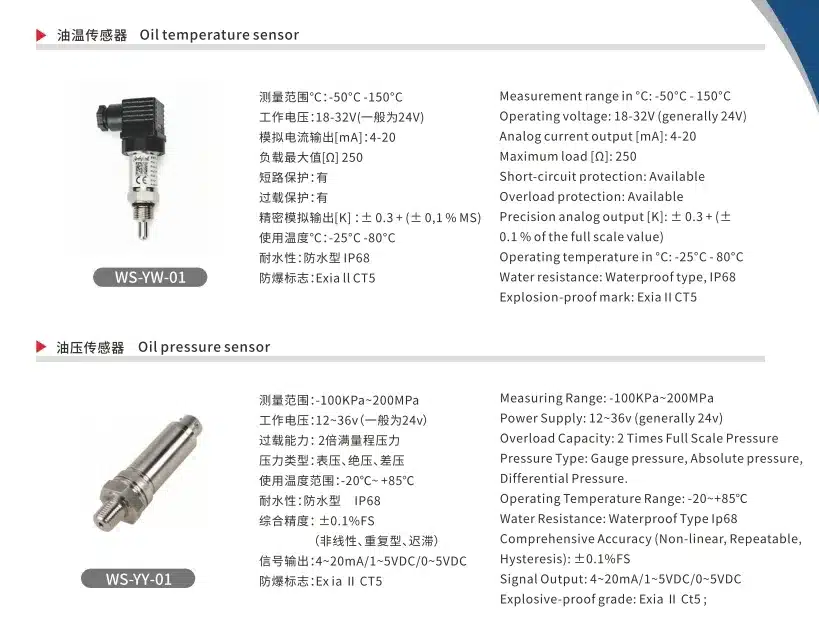

2. Compuesto de presión de aceite y temperatura del aceite sensor de

Como el núcleo de los tentáculos de todo el sistema de monitoreo, el sensor de presión está generalmente conectado en serie de una manera no destructiva manera en cada grúa hidráulica de tuberías; el sensor de temperatura está desplegado cerca de la hidráulica del colector o del tanque de combustible. Genera un estándar de dos hilos de la señal, tiene la capacidad de resistir a la contaminación del aceite y alta humedad, y puede muy capturar pequeños las fluctuaciones de presión y anormal de la temperatura se eleva en el sistema.

3. De alta precisión de la celda de carga

De acuerdo a la forma estructural de la grúa, es especialmente utilizado para recoger el tiempo real de carga del gancho principal y el auxiliar de gancho. La aparición del sensor y las articulaciones son de doble capa impermeable y el tratamiento anticorrosivo, que puede soportar a largo plazo de la inmersión en agua de mar y aceite de erosión.

4. Inclinación/boom sensor de ángulo de

Instalado en la parte inferior de la grúa del auge, se utiliza para medir con precisión el tiempo real luffing ángulo de la pluma. El ángulo medido es combinado con el levantamiento de los datos de peso, y el levantamiento nominal peso en el estado actual se calcula en tiempo real por el controlador principal.

5. Digital de la velocidad del viento sensor de

Se colocan generalmente en el punto más alto en la parte superior de la grúa para supervisar los fuertes vientos en alta mar en las operaciones en tiempo real. Aviso oportuno cuando hay un repentino viento fuerte o en el ambiente de la velocidad del viento excede la norma para evitar que la grúa de vuelco, y la resistencia a la corrosión de la estructura de la máquina entera no tiene miedo de la brisa del mar, la erosión.

6. Integrado de acero inoxidable de la caja de control y el sonido y luz de alarma

El cuadro de control es el responsable de la agregación de las señales analógicas y digitales de todos los sensores (presión, temperatura, peso, ángulo, velocidad del viento), y la realización de tratamiento centralizado de comunicación y de transmisión. La justificación de la luz y el sonido de la alarma de dispositivo está instalado en una posición atractiva en la cabina para proporcionar prioridad de luz y sonido advertencias de alto riesgo de estados tales como la hidráulica de saturación y sobrecarga. El conjunto de cables es de grado marino y retardante de la llama de cables blindados, que son resistentes al aceite y resistente al agua de mar.

4. Aplicable escenarios y aplicaciones de la industria

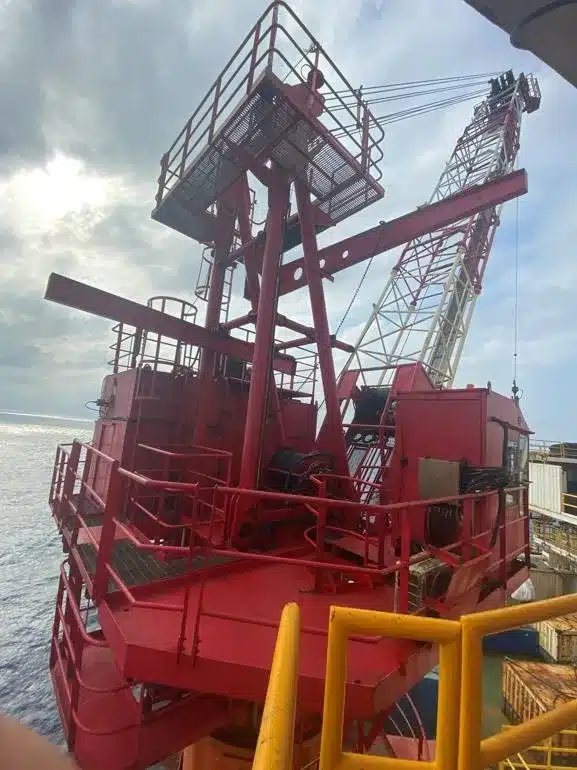

Este sistema es ampliamente utilizado enOffshore de petróleo de la plataforma de perforación de la grúa, UNIDAD flotante de almacenamiento cisterna de la grúa, la ingeniería offshore barco grúa, a la terminal portuaria de elevación de la plataforma de equipos deetc. Puede ser utilizado como el original de apoyo sistema de seguridad para recién integrada marina de grúas, y también es muy adecuado para la digitalización e inteligente de la transformación de la seguridad hidráulica de viejo marino de las grúas. Es un profesional integrado sistema que toma en cuenta la vigilancia de la salud de los sistemas hidráulicos y el control de la seguridad de las cargas de par.
