闸门荷重仪有什么作用｜实时监测闸门起吊荷载

一、什么是闸门荷重仪

闸门荷重仪也叫闸门荷重测控仪、闸门载荷监测仪，是水利水电工程中启闭机配套使用的专用安全监测仪表，主要用来实时测量闸门起吊过程当中钢丝绳拉力、闸门实际荷重荷载数值，实时显示闸门当前载荷，当启闭荷载出现过载、偏载、卡阻等异常工况时及时发出报警信号，是水库、泵站、灌区水闸启闭设备必不可少的安全保护装置。

闸门在升降运行时，容易遇到底部淤泥吸附、杂物卡滞、两侧受力不均、启闭超载等隐患，如果没有荷重监测设备，启闭电机、钢丝绳、卷筒极易发生过载断裂，造成闸门坠落、设备损毁等重大安全事故。闸门荷重仪可以全天候在线监测启闭荷载变化，从源头规避闸门卡阻超载带来的运行风险。很多型号可搭配闸门开度传感器使用，组成开度‑荷重双监测系统，同时采集闸门位置高度与荷载数据。

二、闸门荷重仪工作原理

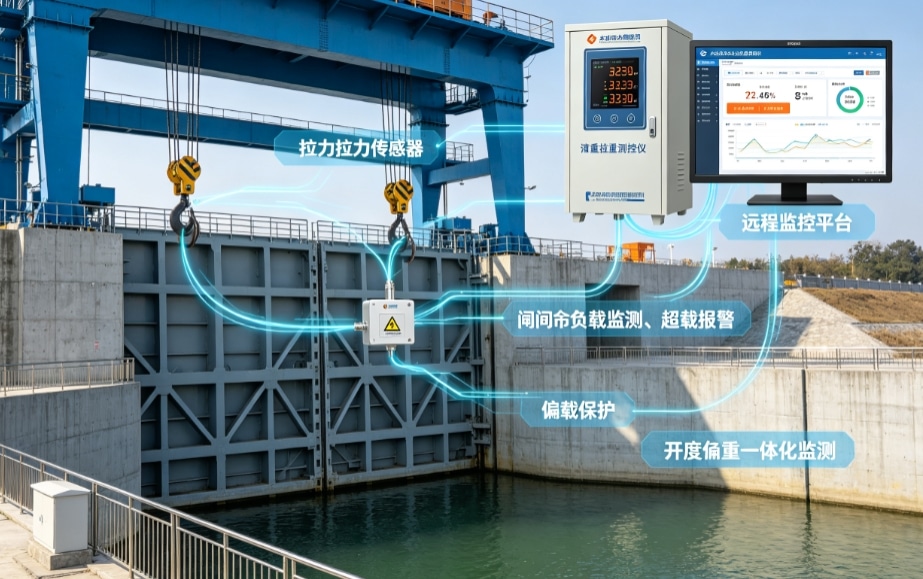

闸门荷重仪由荷重传感器（拉力传感器）、信号传输线缆、智能测控主机三大部分组成。 启闭机提升闸门时，钢丝绳拉力传递到拉力传感器，传感器将物理拉力信号转换成电信号，传送至闸门荷重仪主机；主机对信号进行运算、滤波处理后，换算出闸门当前实际荷重数值，屏幕实时显示荷载重量。 设备内部可预先设置额定载荷、过载报警阈值、偏载差值阈值。一旦监测荷载超过设定上限，或者左右两侧吊点荷载差值过大，仪表立即声光报警，还可输出开关量信号联动启闭控制系统，实现停机保护，防止带故障继续起吊闸门。

三、系统硬件组成

1. 荷重拉力传感器：轮辐式、旁压式、拉力式传感器，安装在启闭机钢丝绳、吊耳部位，采集闸门拉力载荷；双吊点闸门一般配置 2 只传感器，分别监测左右吊点荷载；
2. 闸门荷重测控主机：就地显示屏，数字实时显示当前荷重、百分比载荷，具备按键设置、参数标定、报警输出功能；
3. 闸门开度传感器（选配）：编码器，同步测量闸门升降高度，实现开度、荷重一体化监测；
4. 信号线缆：屏蔽电缆，传输传感器信号，降低水利现场潮湿环境下信号干扰；
5. 远程传输模块（选配）：4‑20mA、RS485、物联网网关，可将荷重数据上传至水利闸门远程监控平台，实现云端远程查看。

四、闸门荷重仪核心功能

1、实时荷载在线监测

实时显示闸门起吊实际荷重数值、荷载占额定起重量的百分比，操作人员就地即可直观查看闸门当前受力情况，判断闸门起吊是否顺畅有无卡滞。

2、超载报警与过载保护

可自定义设置超载预警值、过载停机值。闸门提升荷载超过预警数值先声光提醒；达到过载限值输出保护信号，联动启闭控制柜切断上升回路，禁止强行起吊闸门，保护启闭机钢丝绳、减速器、电机。

3、双吊点偏载监测保护（双吊闸门专用）

针对双吊点闸门，仪器实时对比左右两侧吊点荷载。当两边拉力差值超出允许范围，判定闸门倾斜卡阻，迅速报警，避免闸门受力不均发生扭曲卡涩。

4、荷重数据记录存储

主机自带运行日志存储，记录每次闸门启闭的最大荷载、报警事件时间，历史记录随时查询导出，便于事后故障溯源，留存闸门运行档案。

5、开度荷重一体化监测（选配）

一台测控仪同时接入荷重信号 + 闸门开度信号，屏幕同步展示闸门当前开度位置和荷载数值，做到位置‑载荷双重管控。

6、信号远传对接上位系统

支持 RS485、Modbus、4‑20mA 标准工业信号输出，数据可上传至闸门远程信息化监控平台、水利泵站中控室，实现闸门无人值守远程监管。

五、安装位置说明

1、拉力传感器：一般安装于启闭机吊耳、钢丝绳卷筒下方、动滑轮组位置；双吊闸门左右吊点各安装 1 套拉力传感器；

注意：传感器安装时应避免与闸门钢结构硬性摩擦，做好防水、防潮防腐防护，适配户外潮湿、多水雾的水利现场环境。 2、荷重测控仪表主机：安装在启闭机控制柜内部或者启闭机房操作台，方便操作人员现场查看数据。

六、主要适用场景与设备

适配卷扬式启闭机、螺杆启闭机、液压启闭机；广泛应用于水库大坝、河道水闸、泵站、灌区、水电站、防洪闸、排涝闸等各类水利工程项目。

七、应用价值

1. 安全防护：实时监测闸门启闭荷载，杜绝强行起吊卡滞闸门，防止钢丝绳拉断、闸门坠落事故；
2. 故障预判：通过荷载曲线变化，提前发现闸门底部淤泥吸附、轨道卡涩等隐形故障，提前检修；
3. 双吊闸门平衡保护：监测两侧吊点偏载，保障闸门升降过程平稳，防止闸门倾斜变形；
4. 智慧水利对接：荷重数据接入远程监控平台，助力水利闸门无人值守、数字化管控；
5. 运维留痕：启闭荷载数据存档，为闸门、启闭机设备检修、寿命评估提供真实运行数据。

八、日常维护要点

1、定期检查拉力传感器接线、防水接头有无受潮松动； 2、每年对闸门荷重仪荷载精度进行标定校验，保证测量数据准确； 3、清理传感器表面泥沙、锈蚀，做好防腐保养； 4、核对报警阈值参数，避免误报警或者报警失效。
